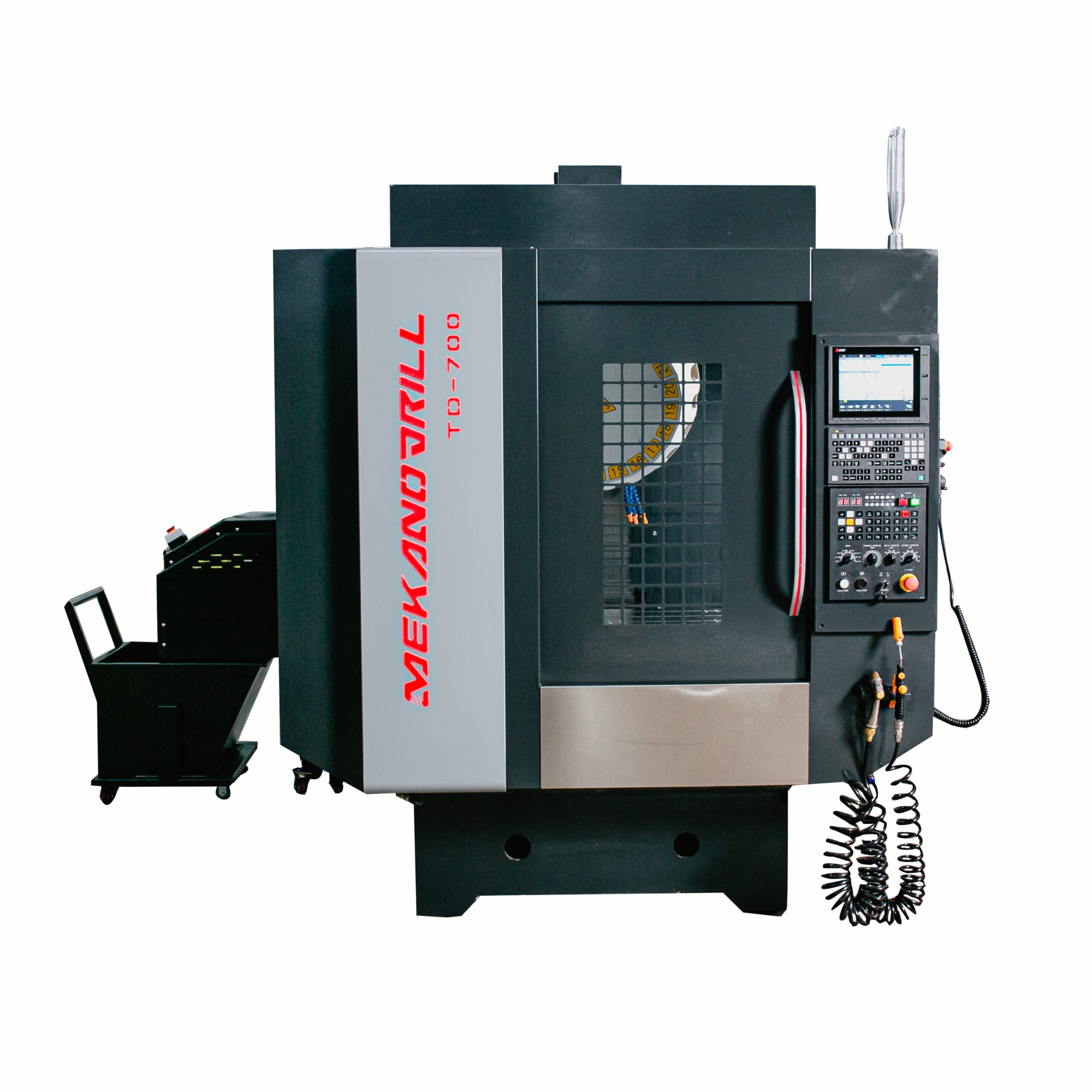

Centro de Furação e Rosqueamento TD 700
O centro de furação e rosqueamento TD700 da MEKANODRILL foi desenvolvido para atender ambientes de alta produção, onde velocidade, repetibilidade e eficiência são fundamentais. Considerado entre as máquinas mais rápidas do mercado, é ideal para linhas de produção seriada e operações que exigem ciclos curtos e alta confiabilidade.
Projetados com tecnologia avançada e engenharia de alta rigidez, garantem desempenho superior em furação, rosqueamento e operações leves de fresamento.
A solução ideal para quem busca produção em grande escala, além de alta repetibilidade em peças pequenas e médias.
Alta Velocidade. Alta Produção. Máxima Eficiência.
LINHA TD700
| Características Padrão | Medidas |
|---|---|
| Tamanho da mesa de trabalho (mm) | 800x420 |
| Curso do eixo X/Y/Z (mm) | 700/400/350 |
| Carga máxima da mesa de trabalho (kg) | 300 |
| Movimentação (tipo) | guia linear |
| Rasgo T (quantidade, largura, distância) (mm) | 3x14x125 |
| Distância do centro do spindle à coluna (mm) | 445 |
| Distância do nariz do spindle à mesa (mm) | 145~495 |
| Deslocamento rápido do eixo X/Y/Z (mm/min) | 48/48/48 |
| Deslocamento de corte (mm/min) | 5~20.000 |
| Velocidade máxima do servo spindle (r/min) | 20.000 |
| Spindle Taiwan (cone/diâmetro) | BT30-120 |
| Transmissão (acionamento) | Direct drive |
| Guia linear eixo X/Y/Z (Taiwan HIWIN) (mm) | 2-30/2-30/2-35 |
| Fuso de esfera X/Y/Z (Taiwan HIWIN) x passo (mm) | 32x12/32x12/32x/12 |
| Capacidade do magazine (ferramentas) | 21 |
| Tipo de fixação da ferramenta (cone) | BT30 |
| Peso máximo da ferramenta (kg) | 3 |
| Diâmetro máximo da ferramenta (mm) | 80 |
| Comprimento máximo da ferramenta (mm) | 250 |
| Tempo de troca de ferramenta (s) | 1,6 |
| Precisão de posição dos eixos X/Y/Z (mm) | 0,003/0,003/0,003 |
| Precisão de repetibilidade (mm) | 0,003/0,003/0,003 |
| Potência do servo spindle (kW) | 5,5 |
| Comando CNC (fabricante) | Mitsubishi/Fanuc |
| Potência servo motores eixos/rotação (kW/rpm/min) | 1.5/3000-1.5/3000-3.0/3000 |
| Transportador de cavacos integrado (tipo) | Esteira |
| Componentes elétricos (marca) | Schneider |
| Sistema de resfriamento painel elétrico (tipo) | Ar-Condicionado |
| Dimensões da máquina LxPxA (mm) | 2400x1900x2300 |
| Peso (kg) | 3100 |
OPCIONAIS - TD700
| Descrição Produto | Status | Valor |
|---|---|---|
| 4º eixo rotativo placa 250mm hidráulico + contraponto manual | Disponível | Sob Consulta |
| 4º eixo rotativo placa 250mm hidráulico + contraponto disco | Disponível | Sob Consulta |
| Spindle High torque 12000rpm | Disponível | Sob Consulta |
| Spindle 24000rpm | Disponível | Sob Consulta |
| Renishaw workpiece measurement device OMP60 | Disponível | Sob Consulta |
| Renishaw tool probe TS27R | Disponível | Sob Consulta |
| Refrigeração interna do spindle pressão 20 BAR CTS | Disponível | Sob Consulta |
