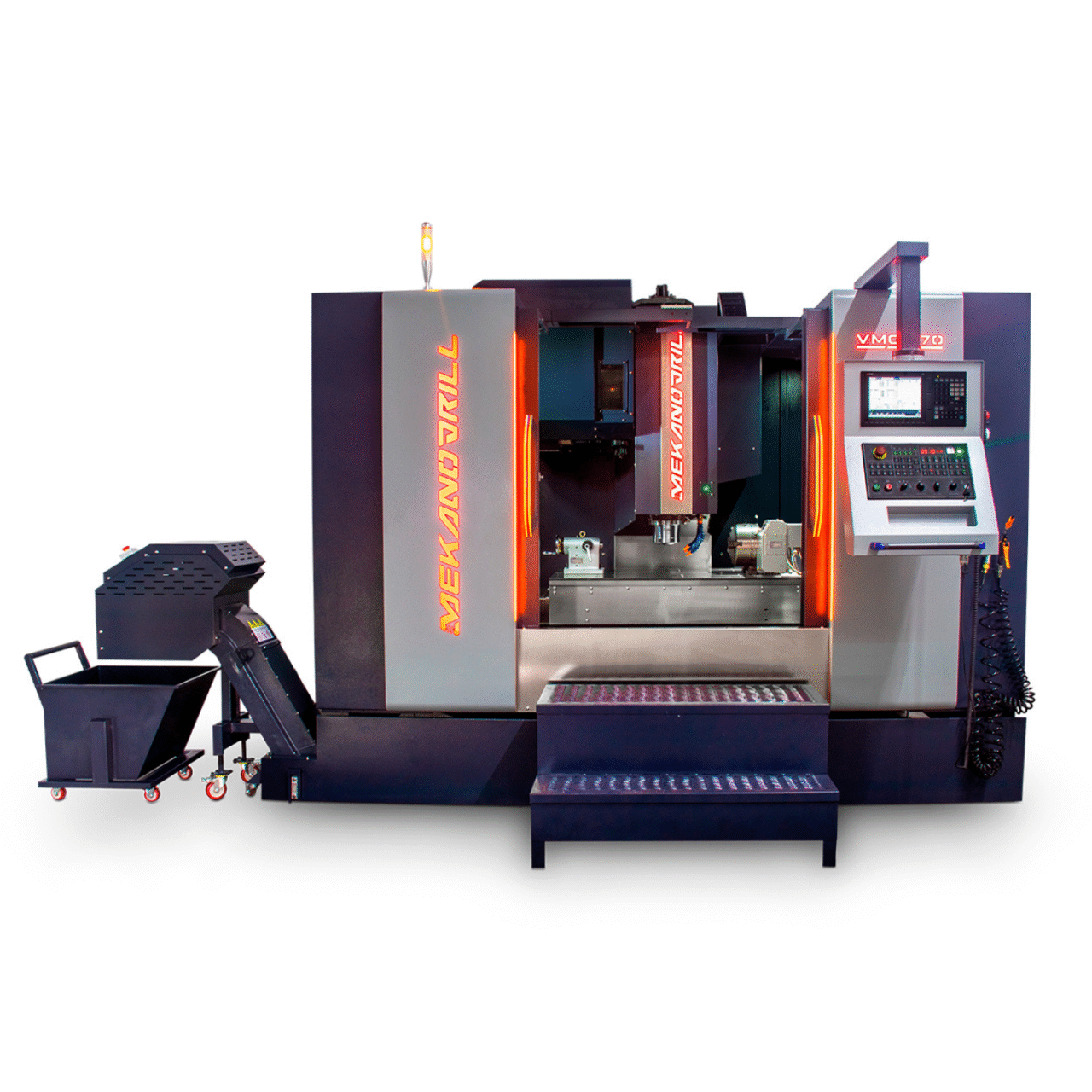

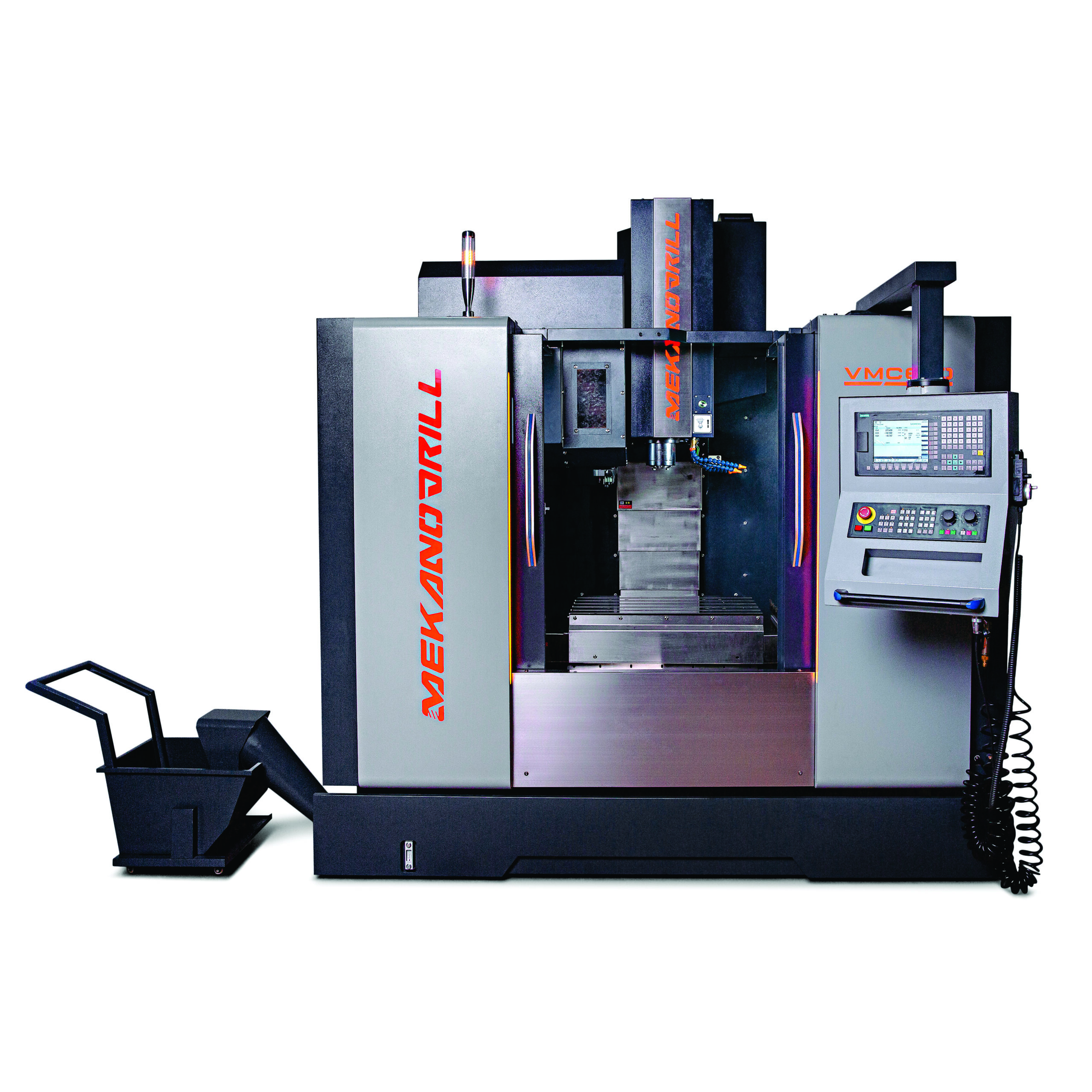

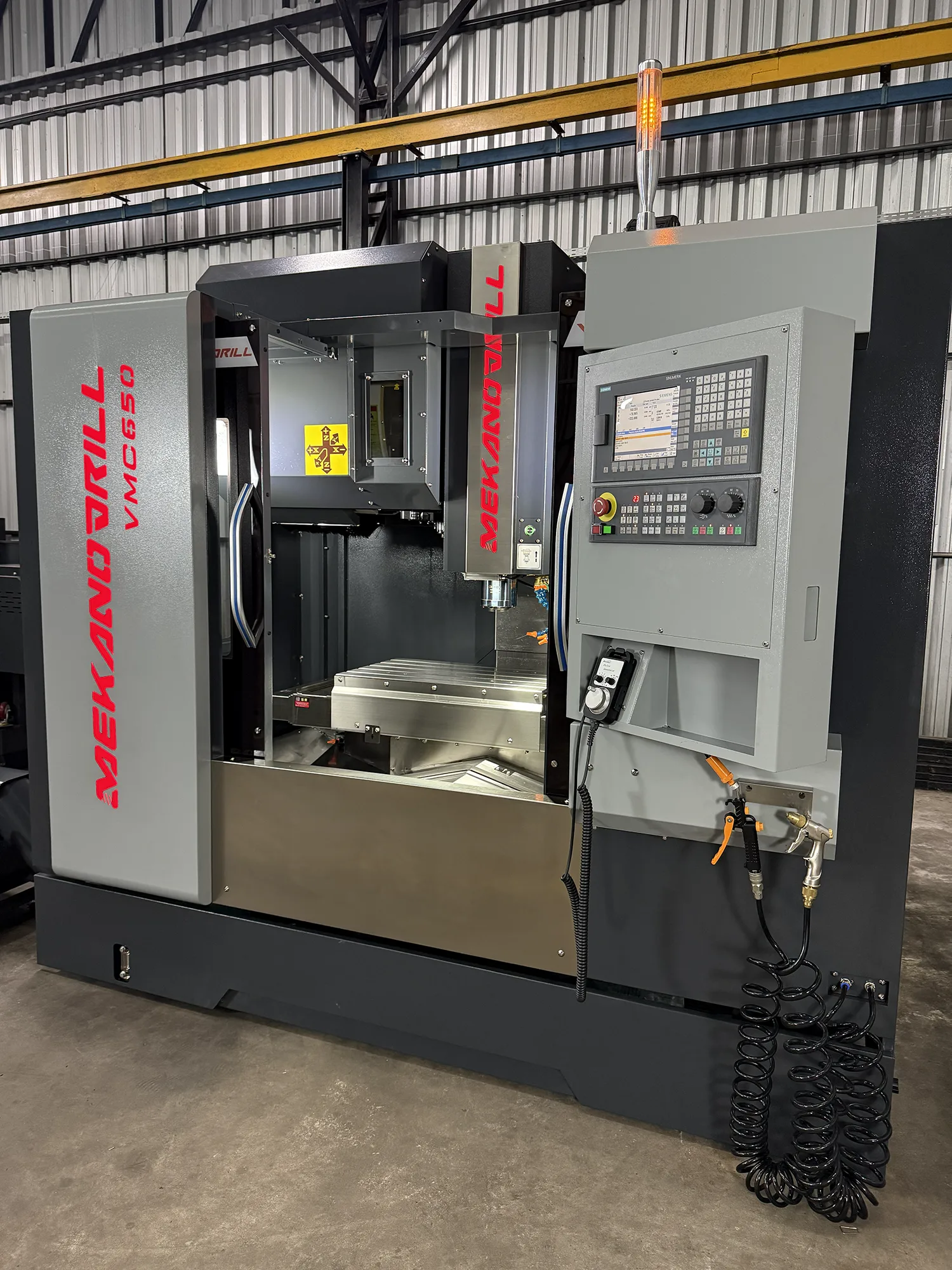

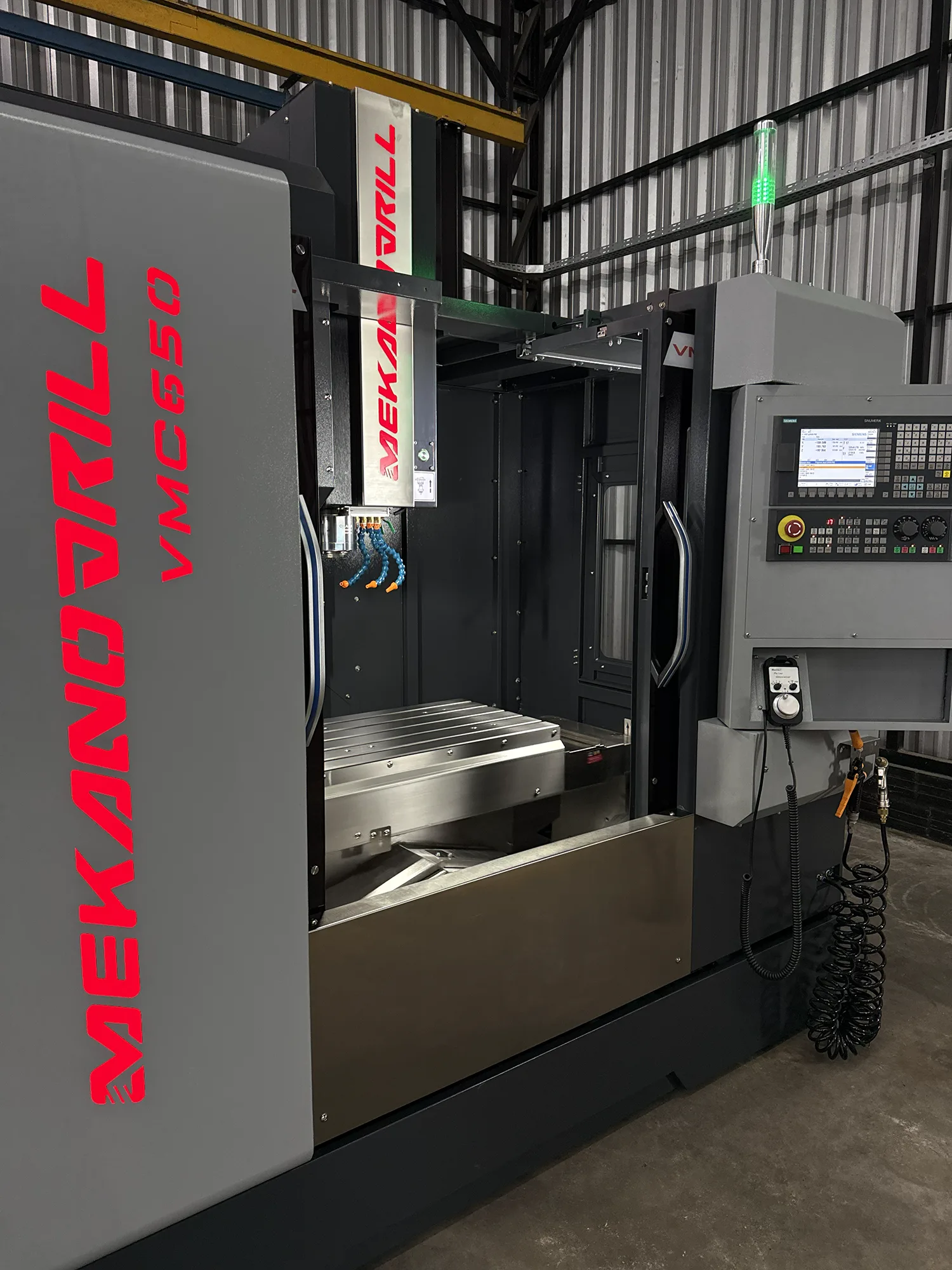

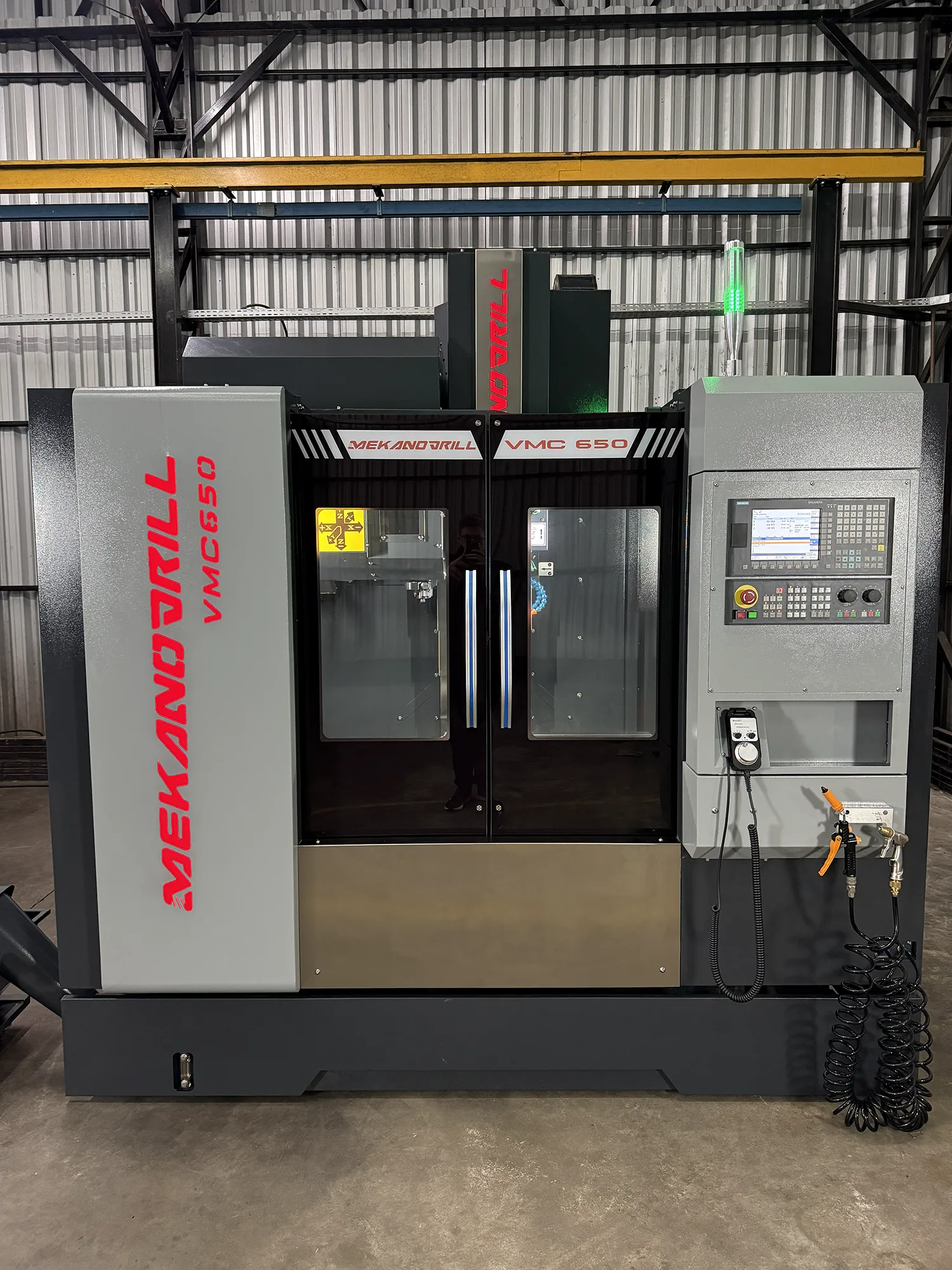

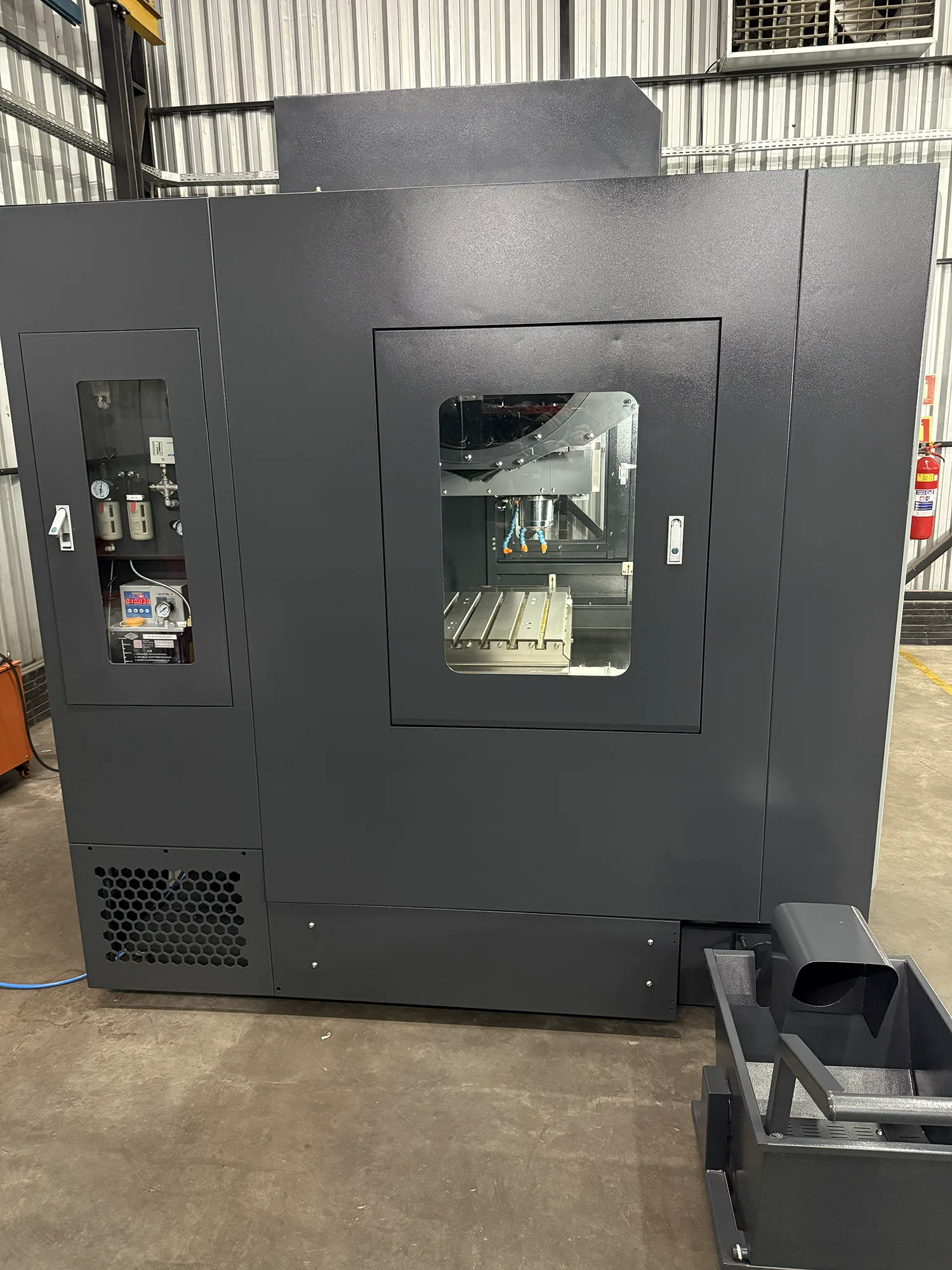

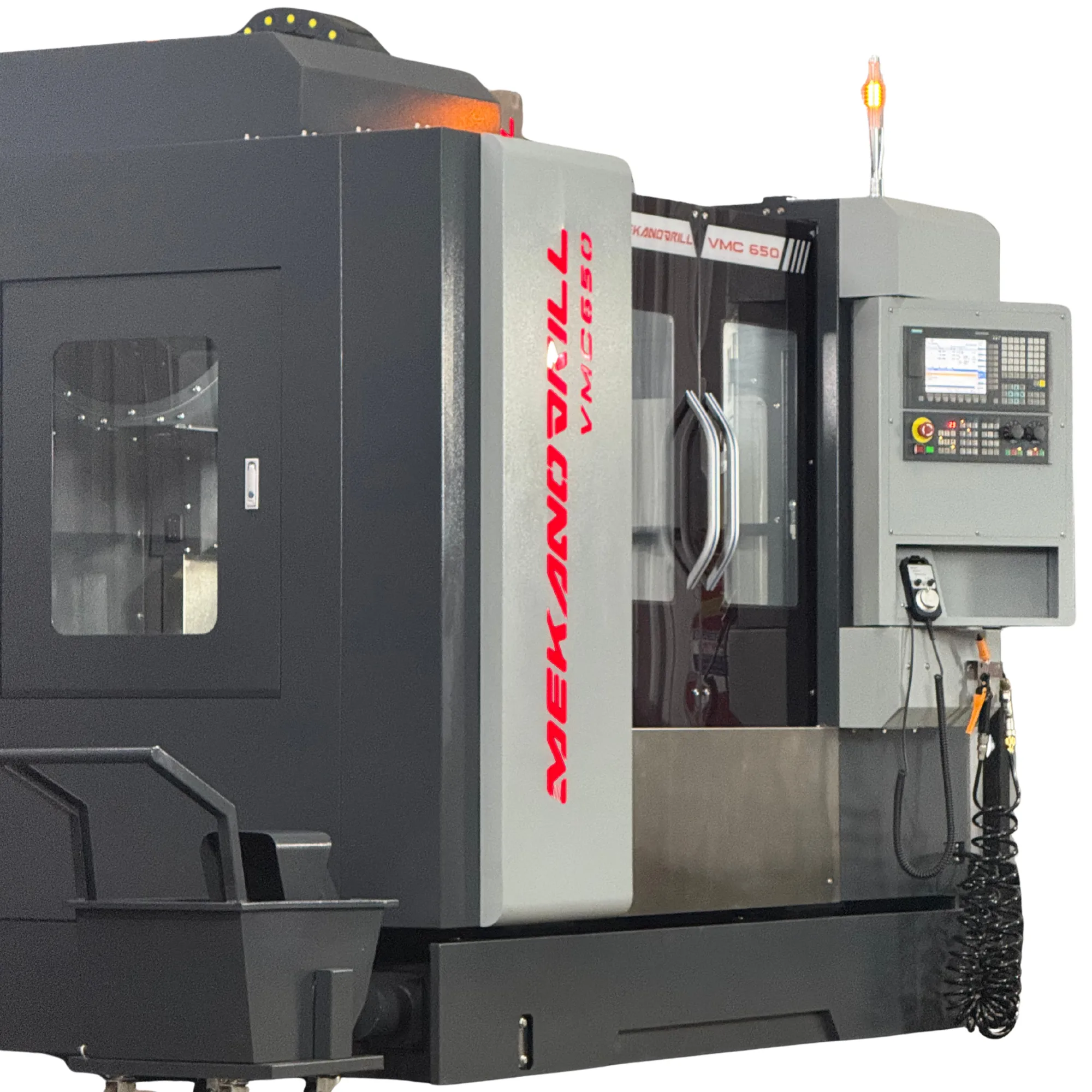

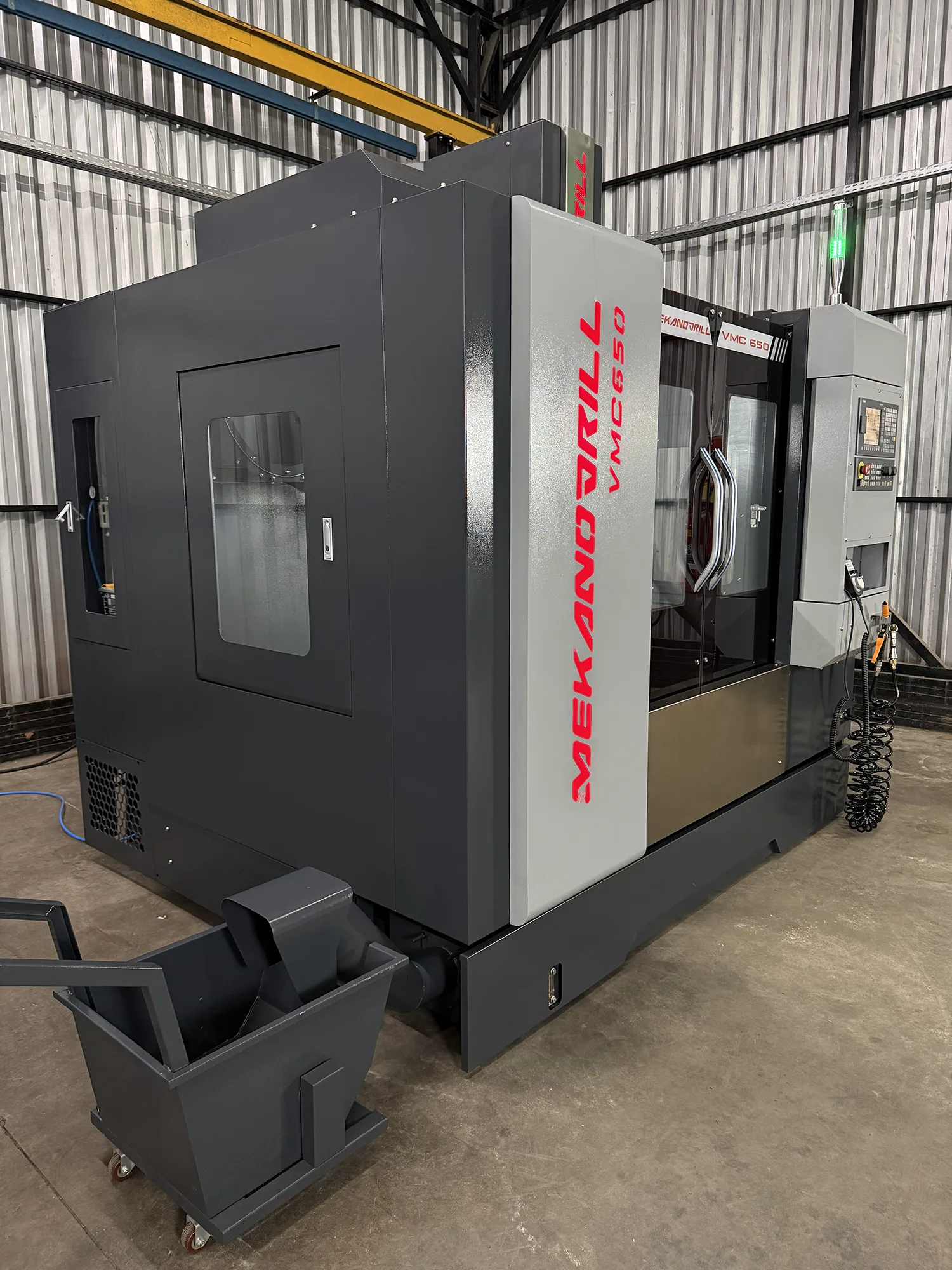

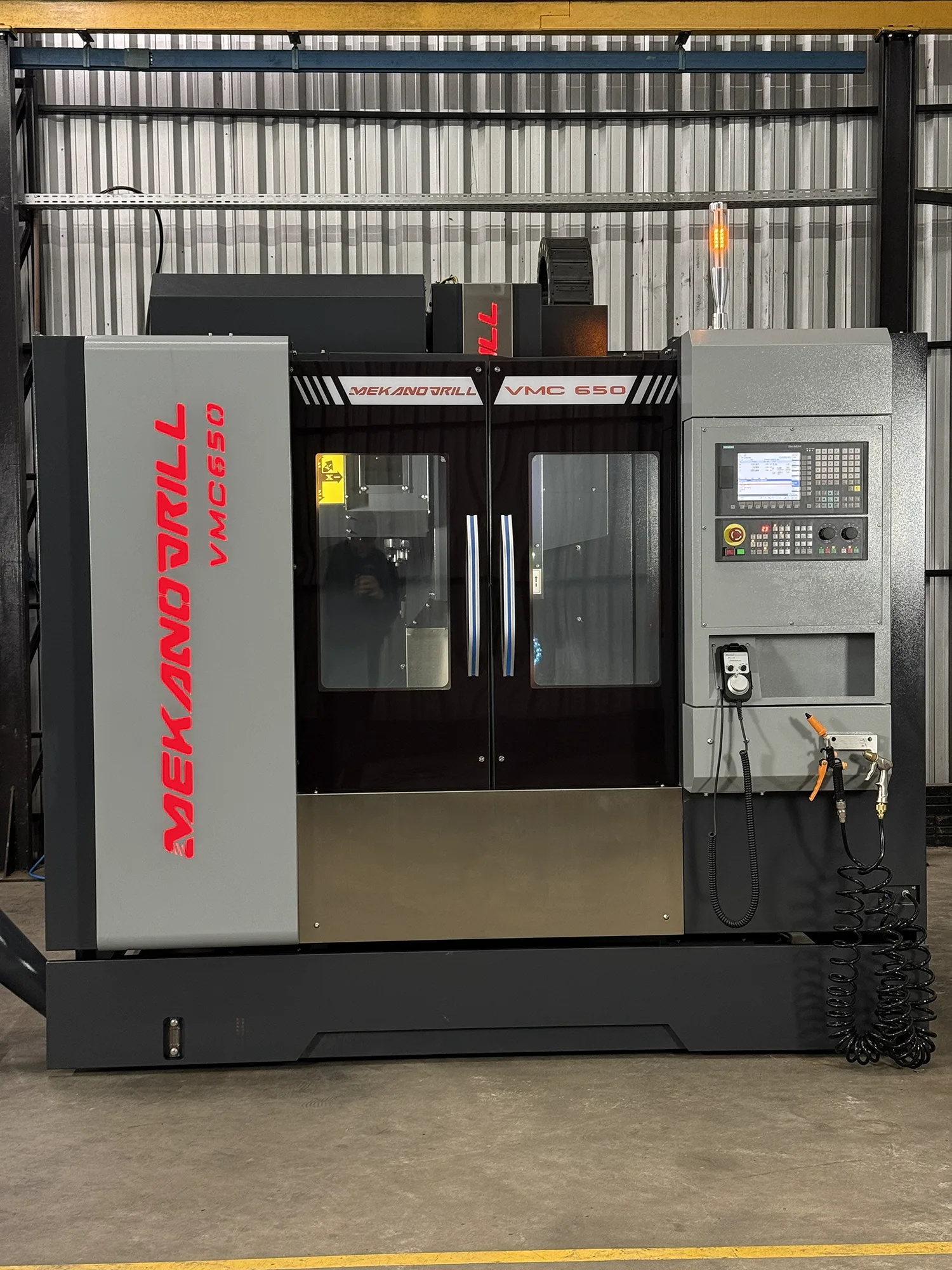

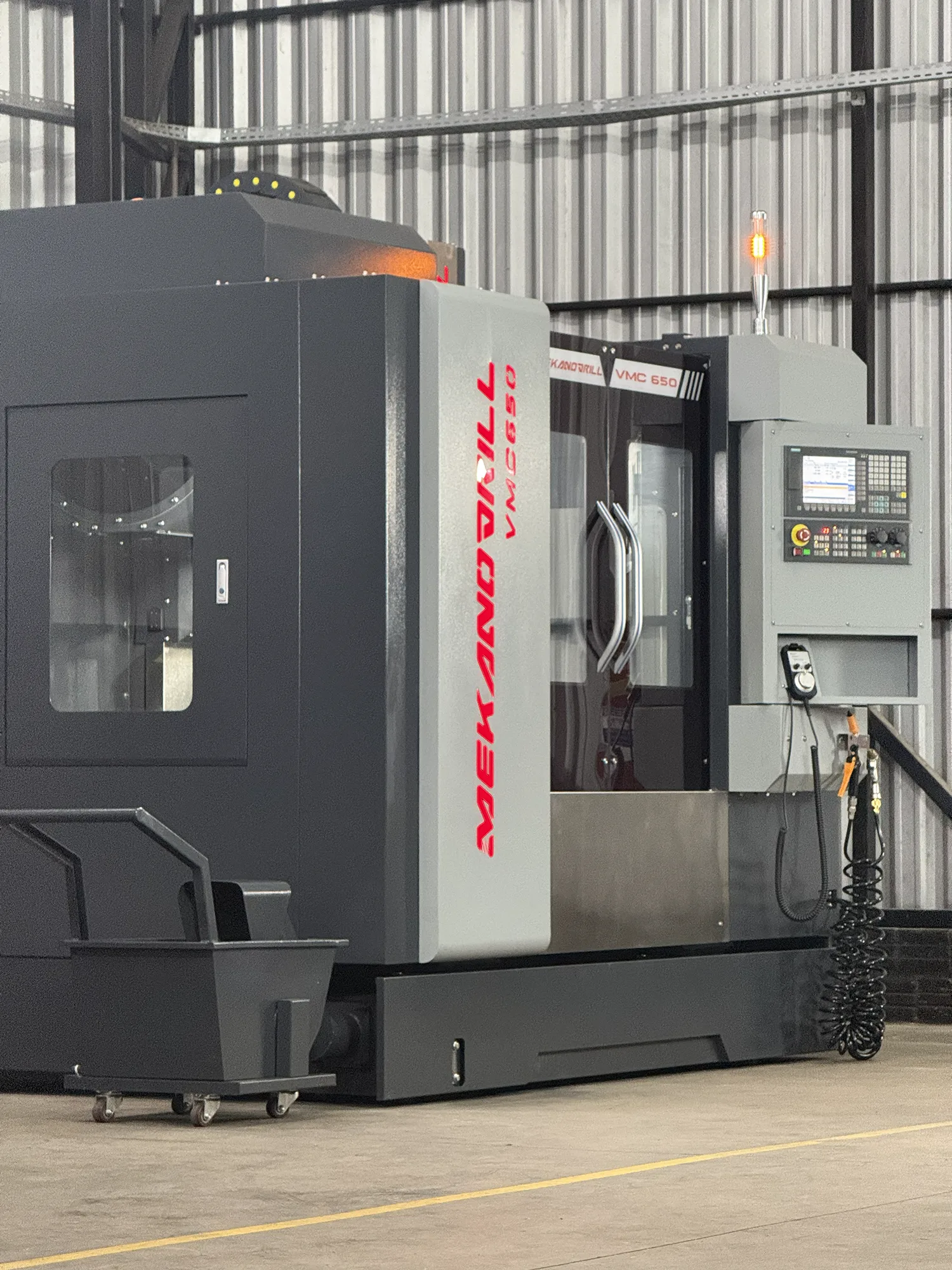

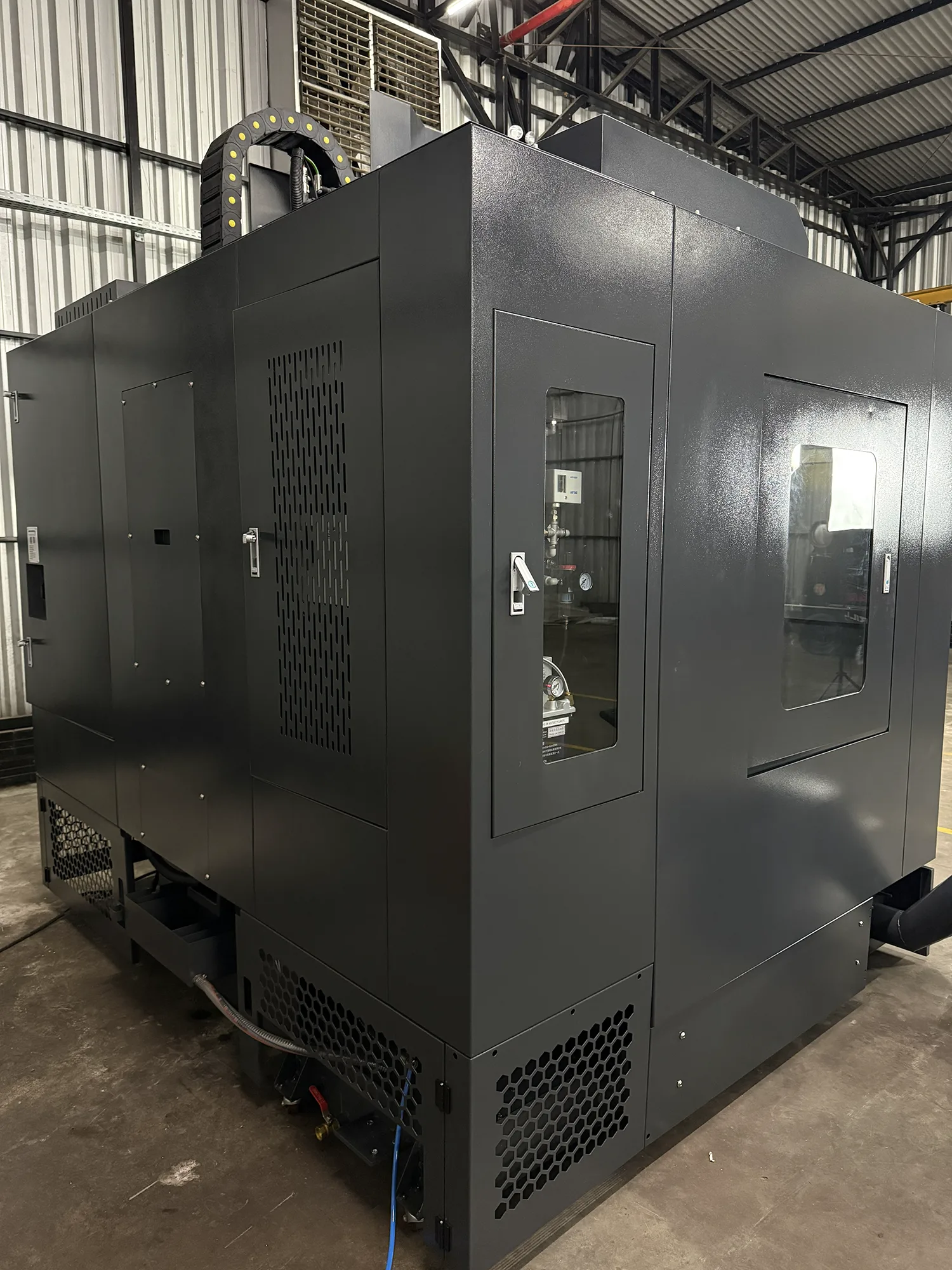

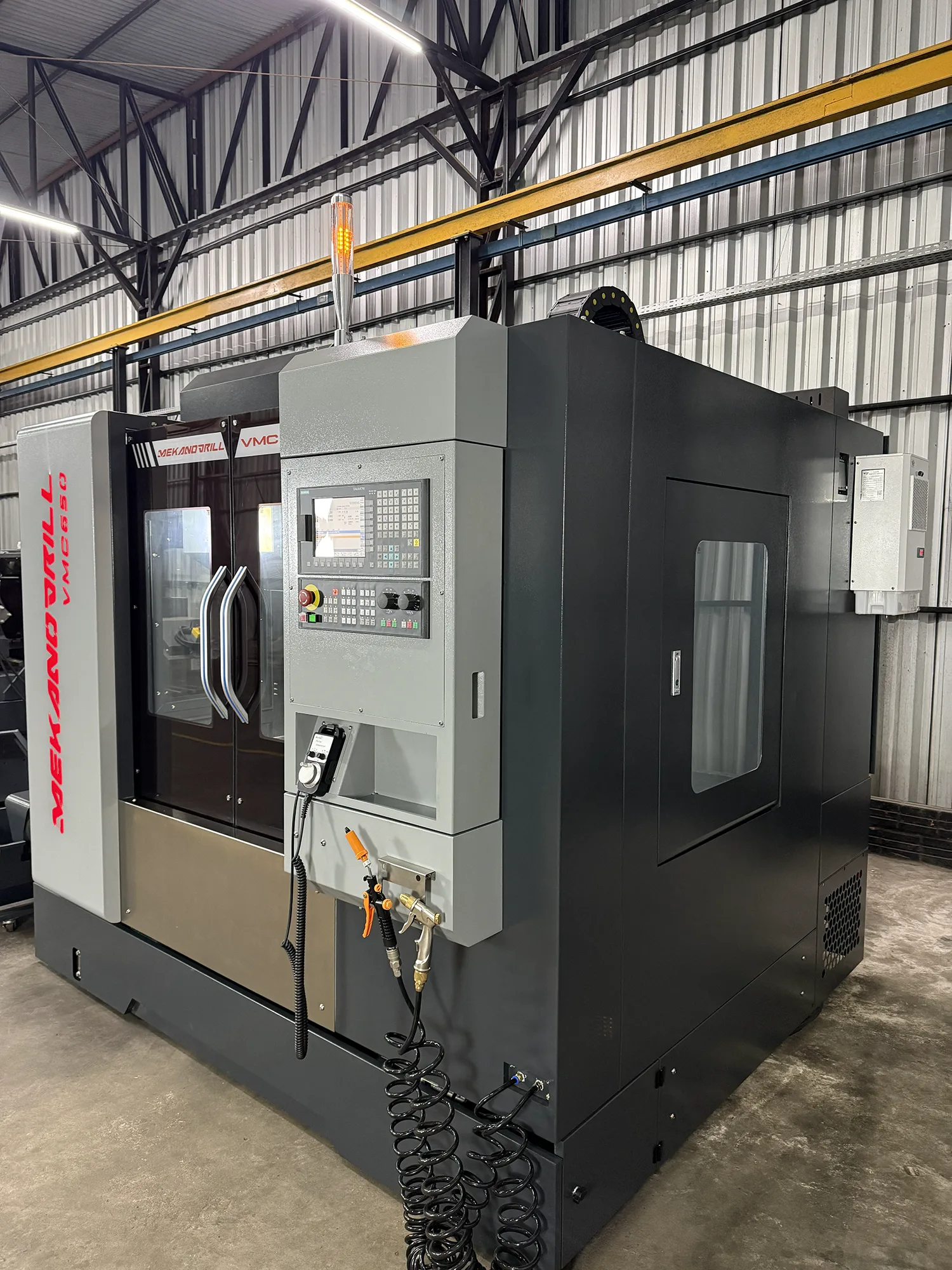

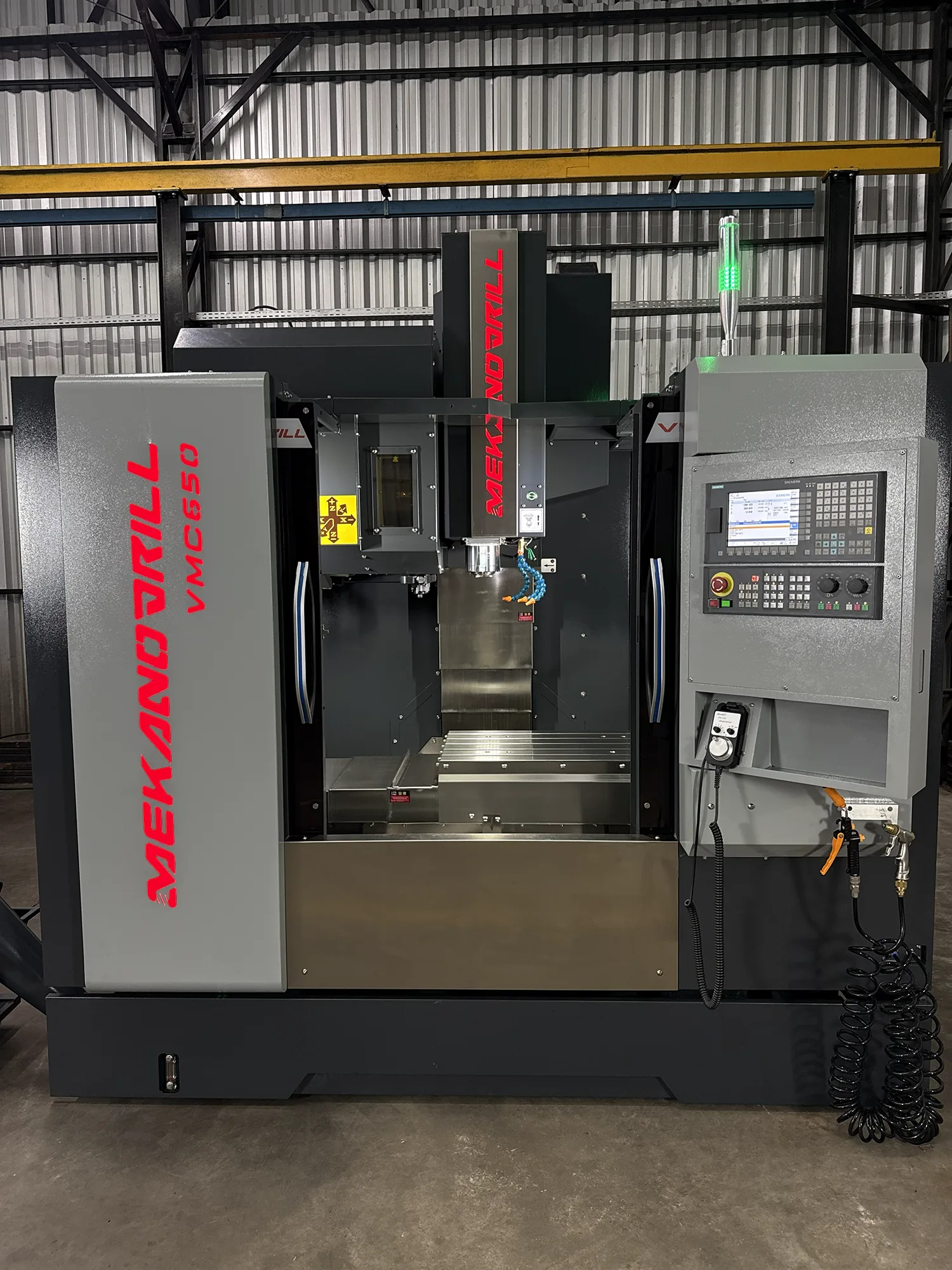

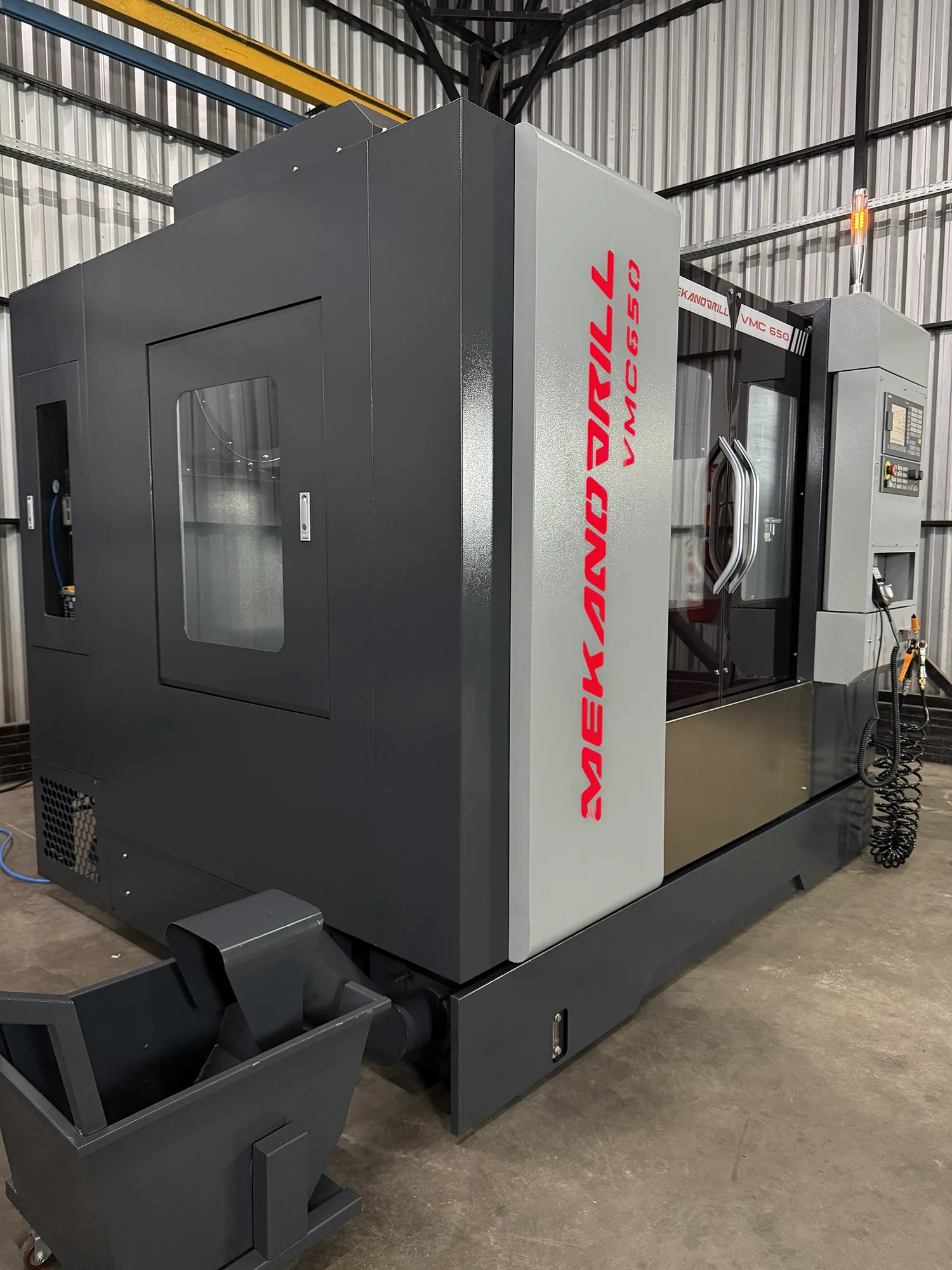

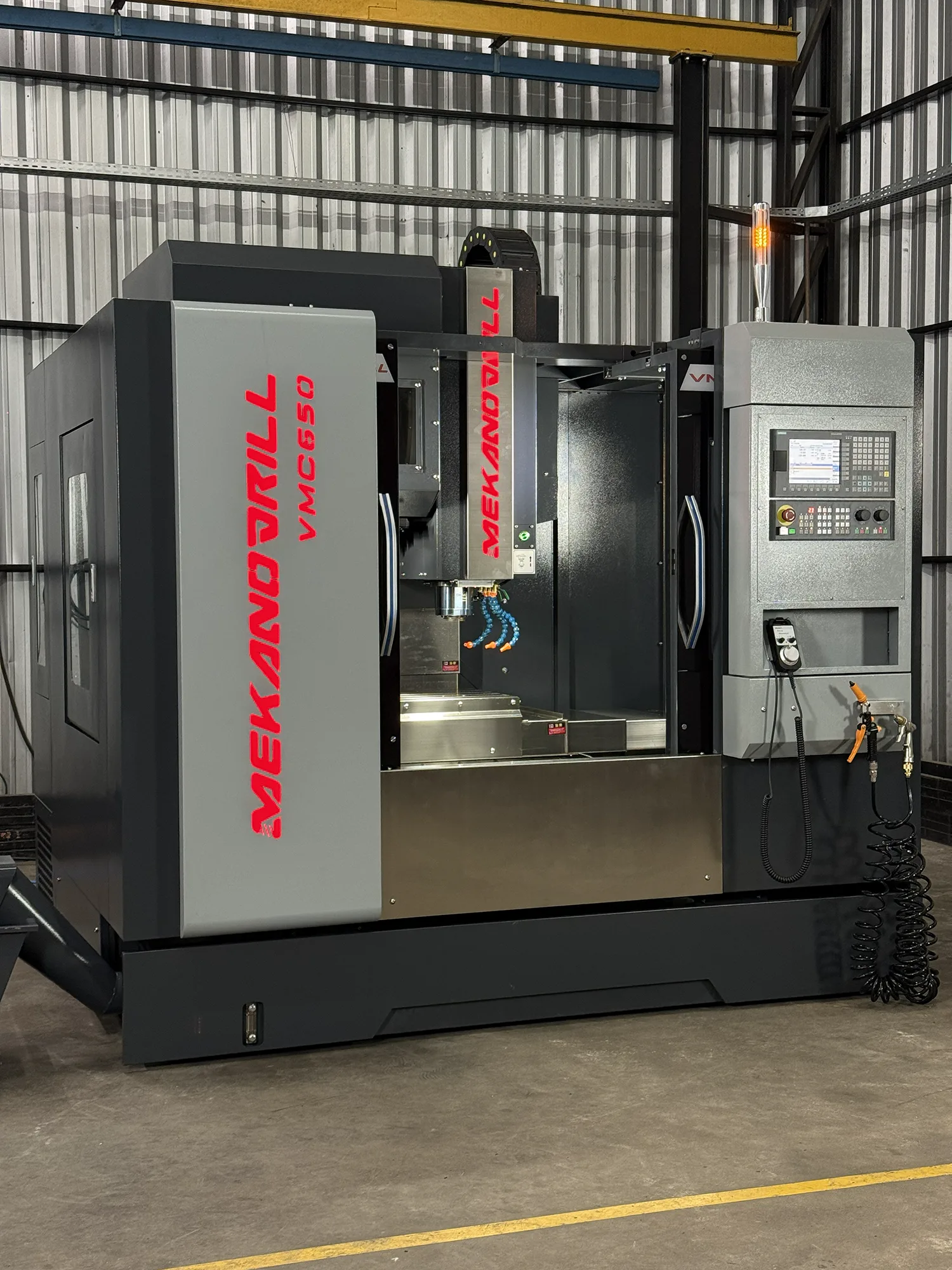

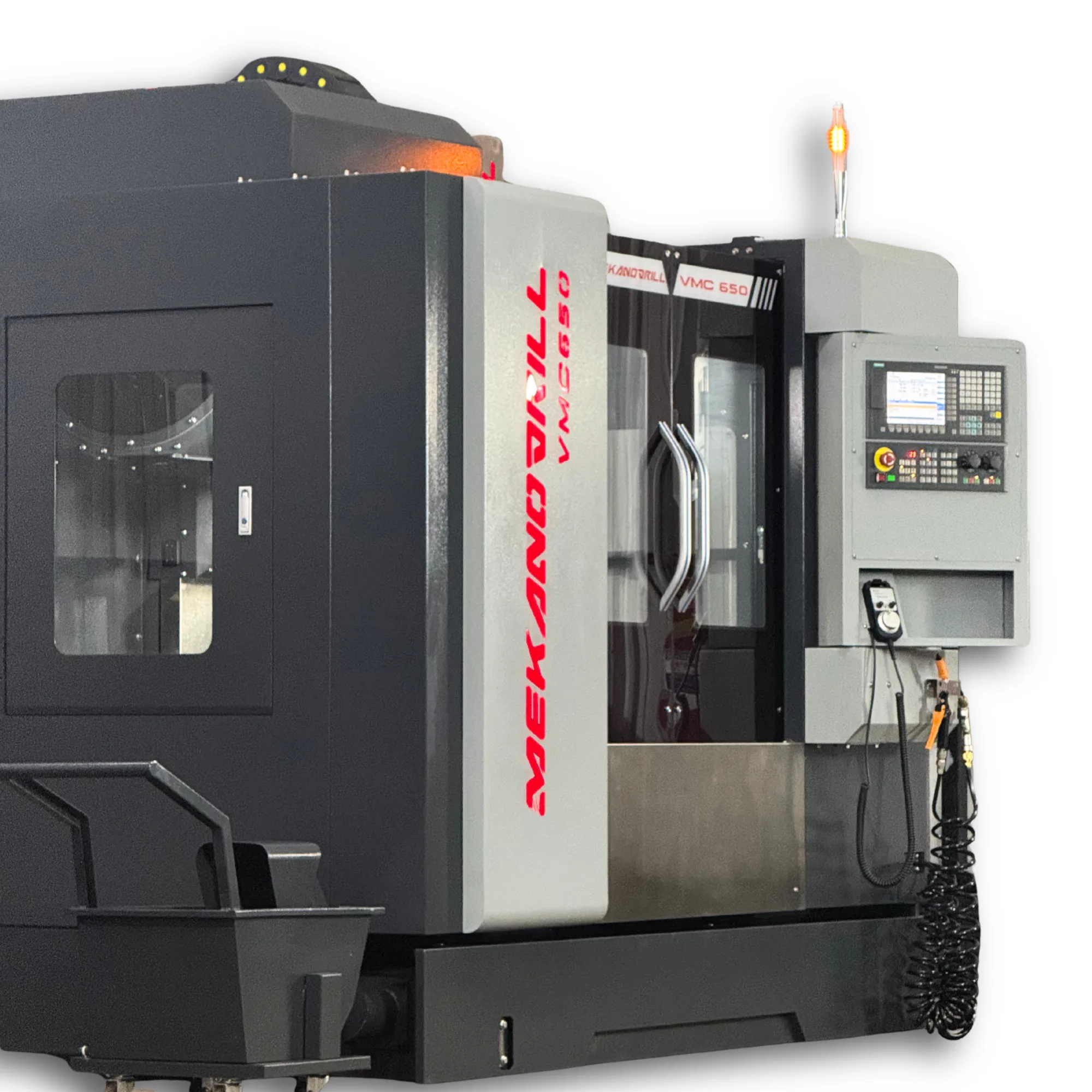

Centro de Usinagem Vertical VMC 650
A VMC 650 é um centro de usinagem CNC indicado para peças pequenas e médias, ideal para rotinas do desbaste ao acabamento, além de furação e rosqueamento. Com mesa de 800×500 mm e cursos de 600/500/500 mm, atende bem usinagens gerais e produções seriadas que exigem repetibilidade e estabilidade no dia a dia.
A versão ECO é voltada para aplicações gerais, com spindle BT40 e transmissão por correia, entregando um conjunto equilibrado para a maioria dos processos. Já a versão PLUS utiliza acionamento Direct Drive e rotação mais alta, indicada quando a operação pede mais ritmo e desempenho em ciclos mais intensos, mantendo consistência de qualidade.
CENTRO DE USINAGEM VERTICAL VMC 650
| Características | Versão ECO | Versão PLUS |
|---|---|---|

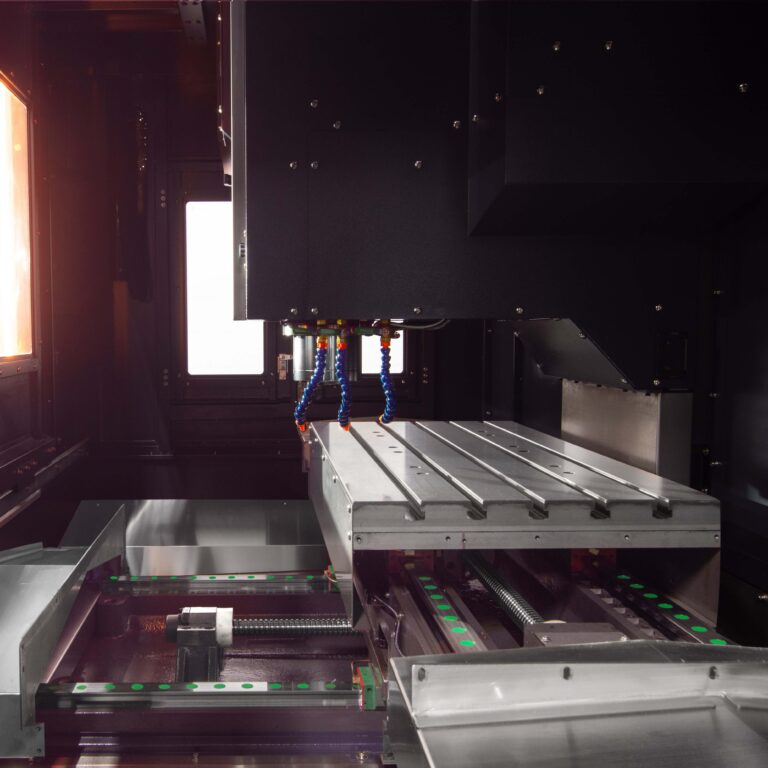

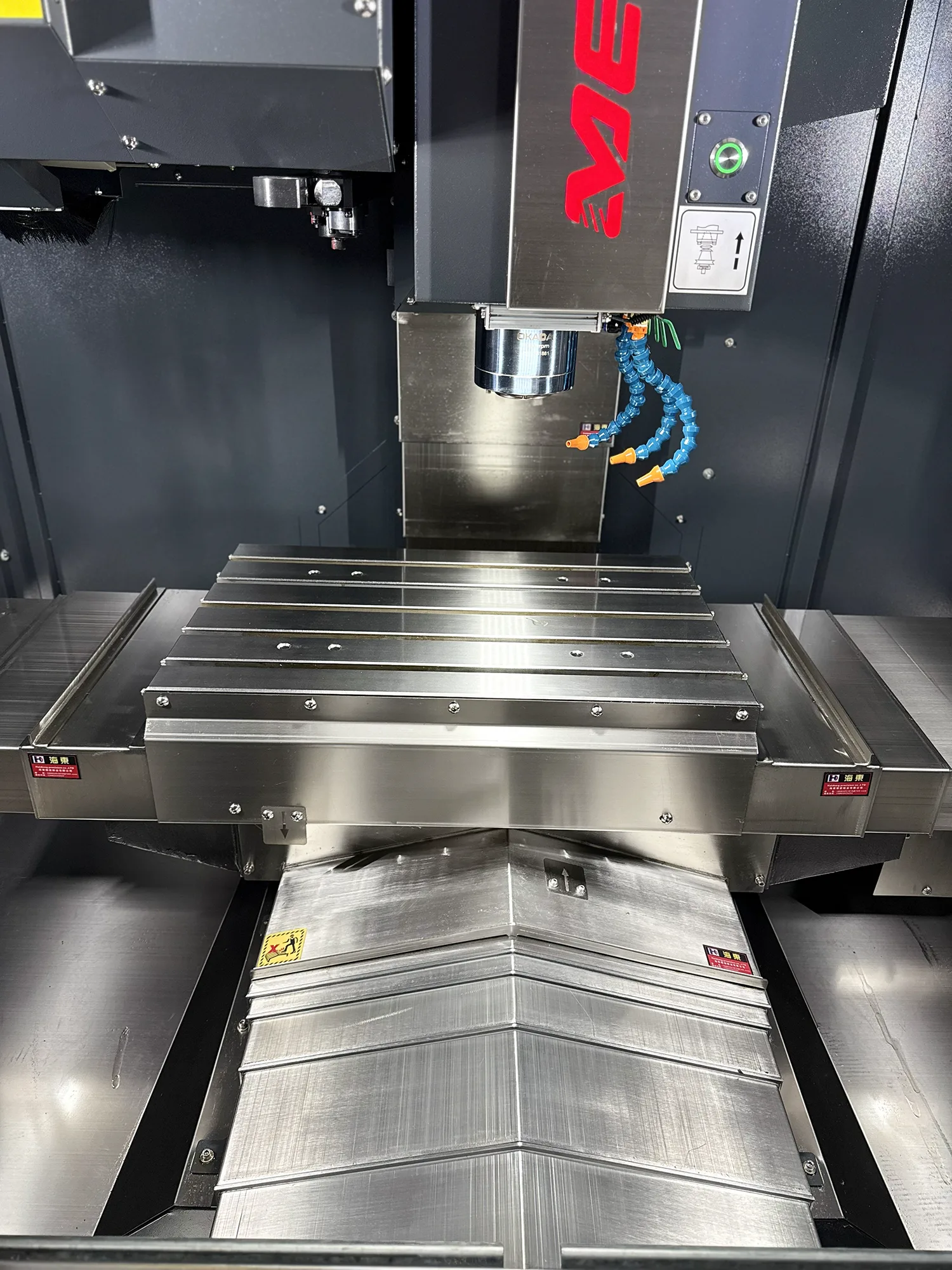

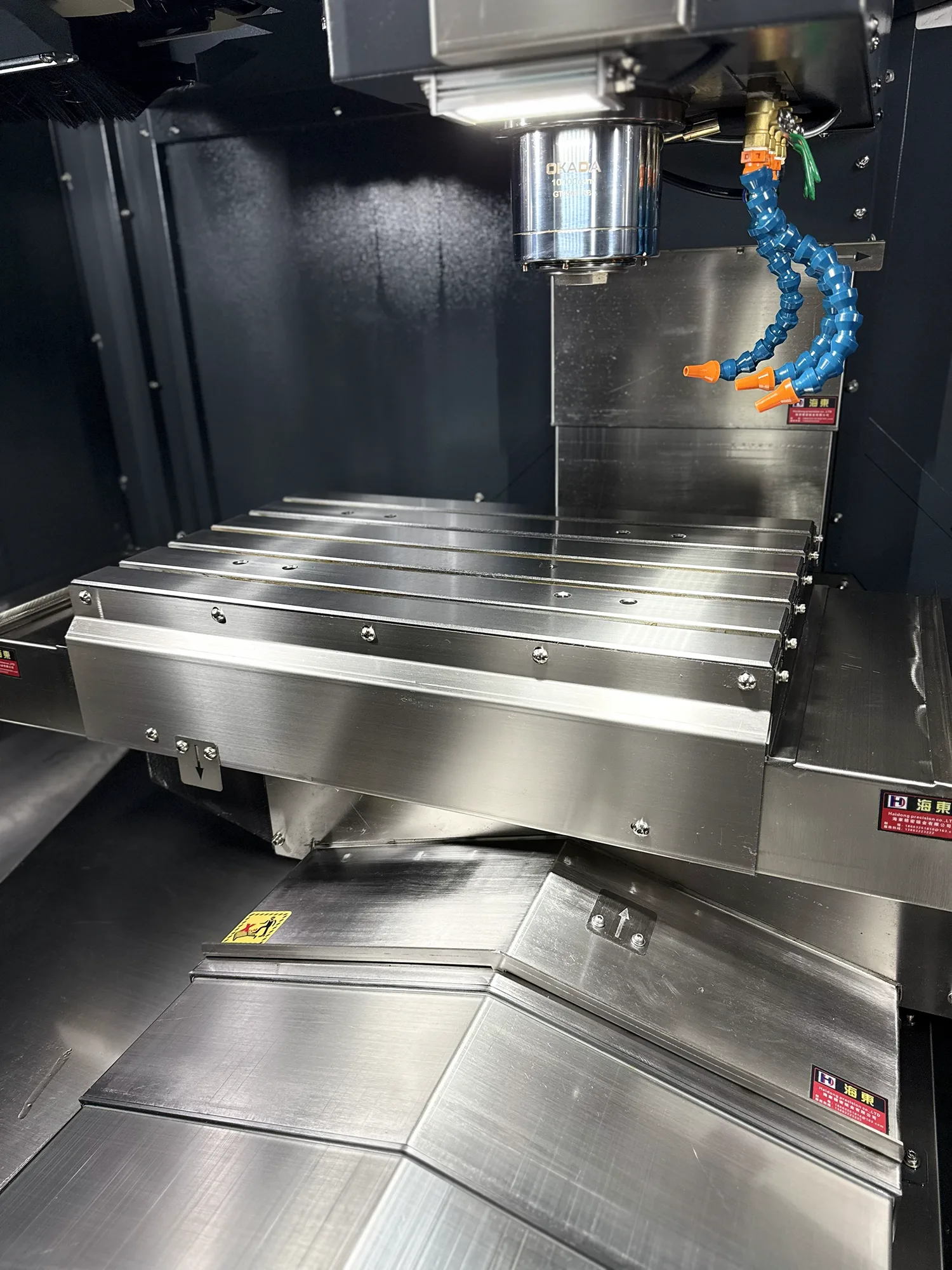

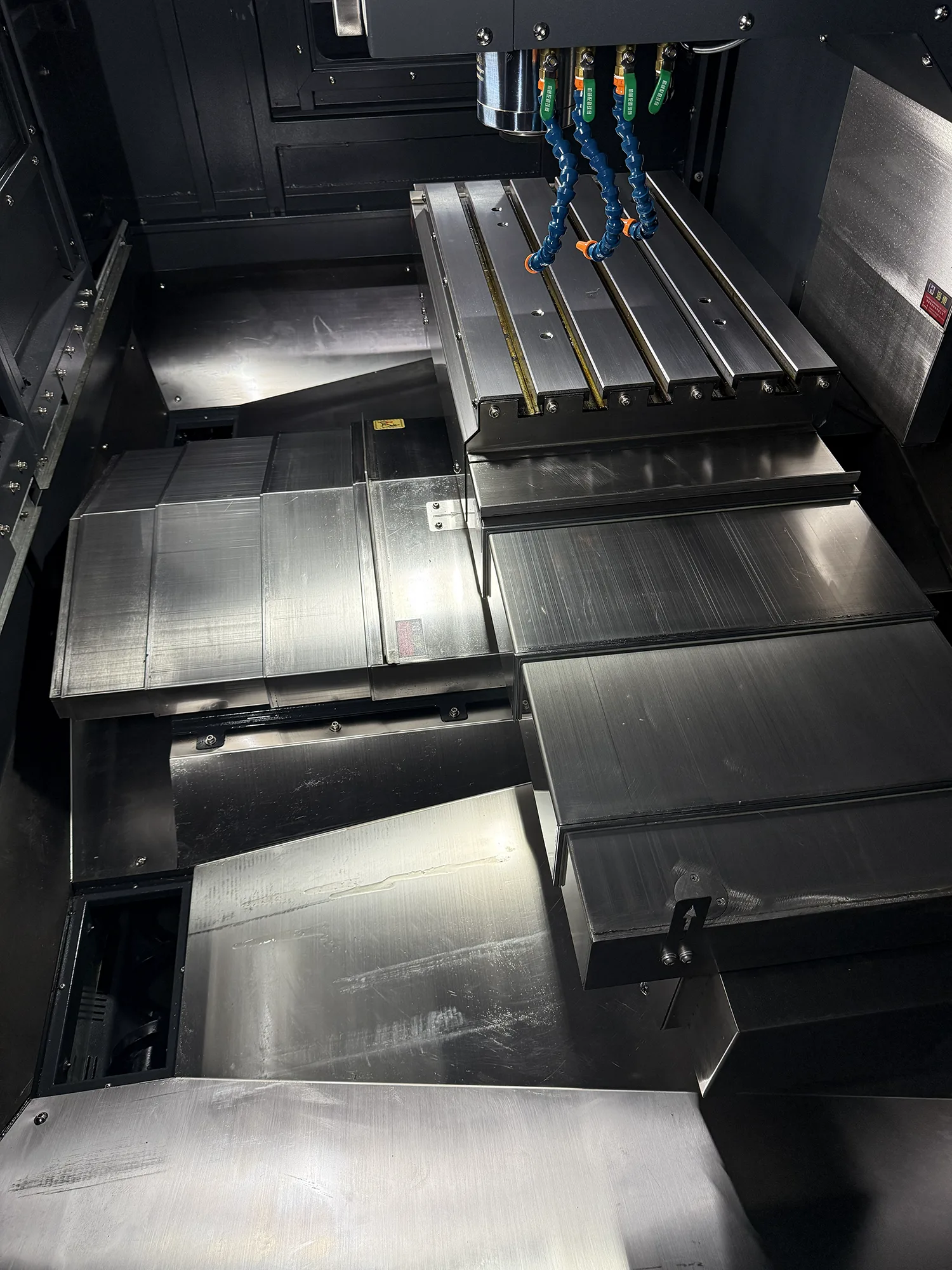

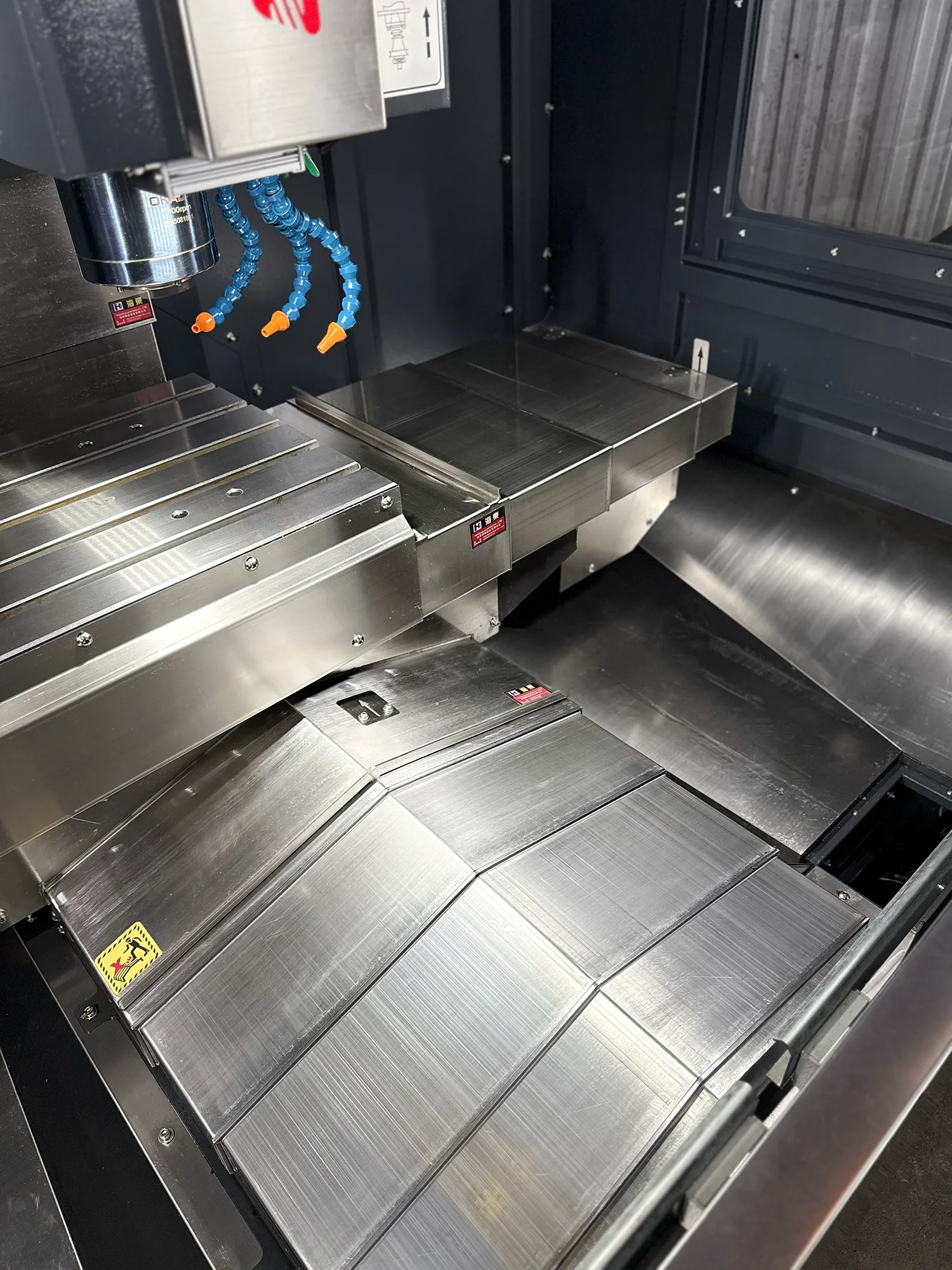

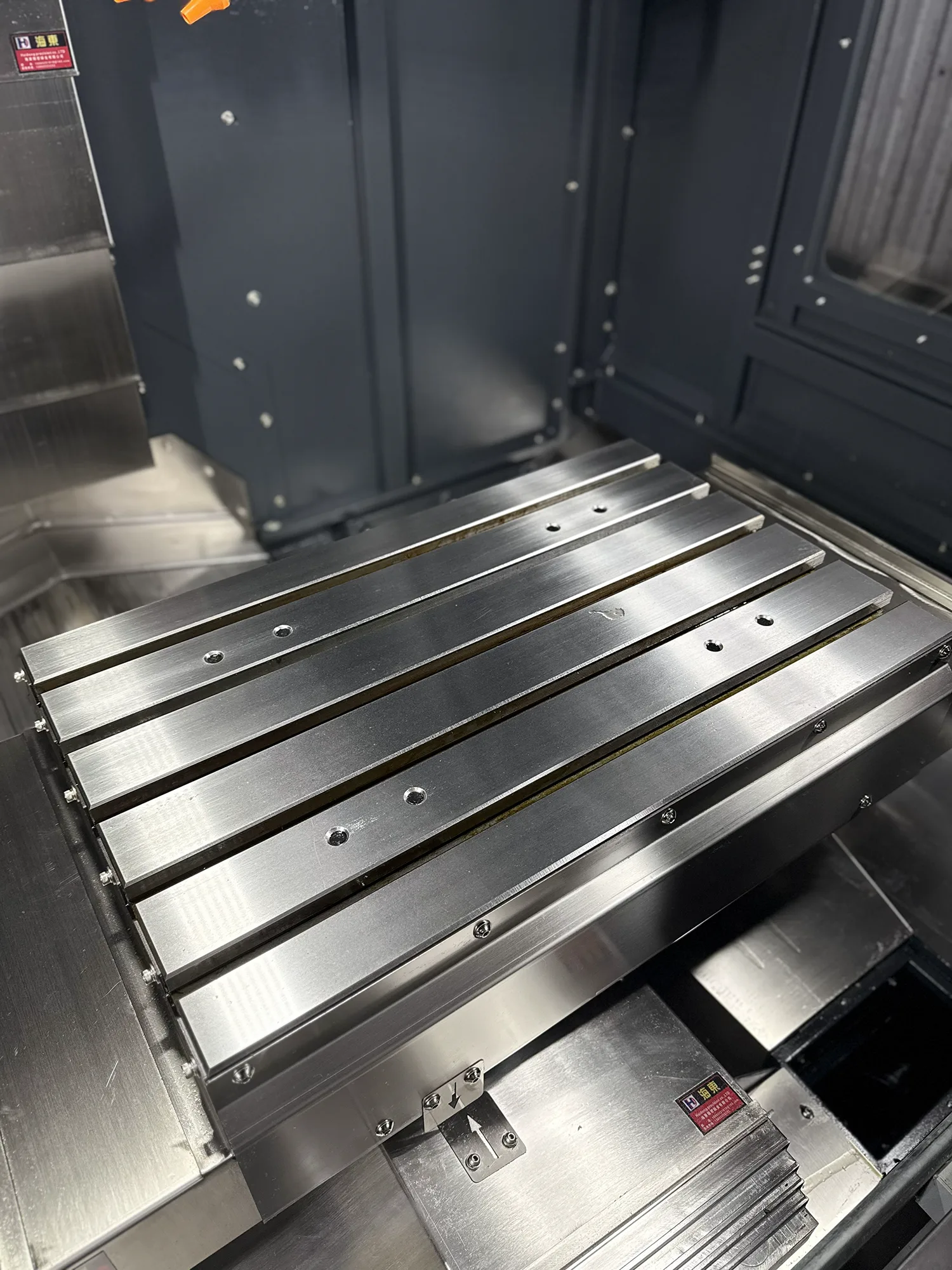

| Tamanho da mesa de trabalho (mm) | 800x500 | 800x500 |
| Curso do eixo X/Y/Z (mm) | 600 / 500 / 500 | 600 / 500 / 500 |
| Carga máxima da mesa de trabalho (kg) | 400 | 400 |
| Rasgo T (quantidade, largura, distância) (mm) | 5x18x90 | 5x18x90 |
| Distância do centro do spindle à coluna (mm) | 550 | 550 |
| Distância do nariz do spindle à mesa (mm) | 120~620 | 120~620 |
| Deslocamento rápido do eixo X/Y/Z (mm/min) | 36000 / 36000 / 36000 | 36000 / 36000 / 36000 |
| Deslocamento de corte (mm/min) | 1~10000 | 1~10000 |
| Velocidade máxima do servo spindle (r/min) | 10000 | 12000 |

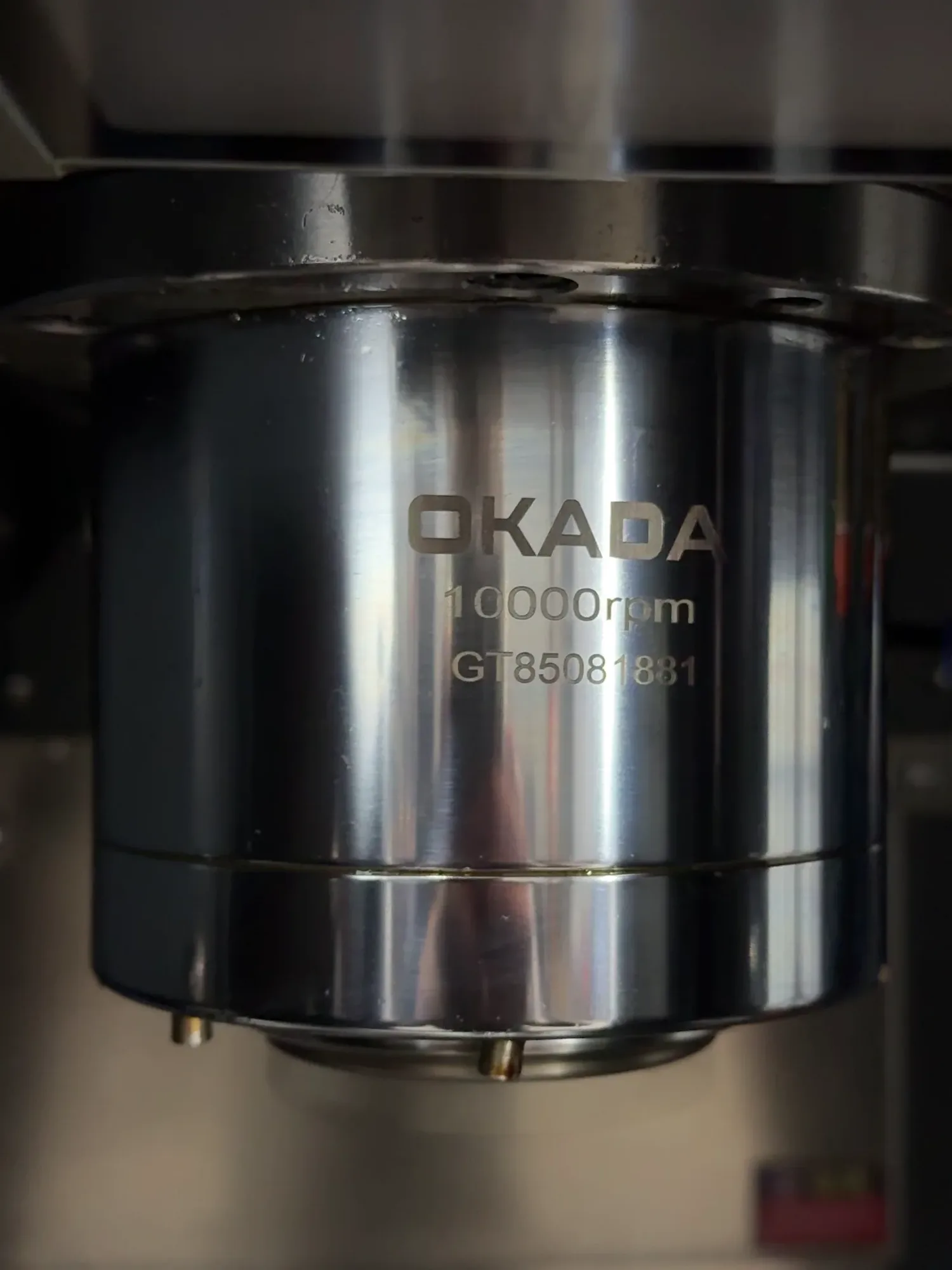

| Spindle Taiwan (cone/diâmetro) | BT40-120 | BT40-120 |
| Transmissão (acionamento) | Correia | Direct drive |
| Eixo X/Y/Z (Taiwan HIWIN) (mm) | 2-35 / 2-35 / 2-35 | 2-35 / 2-35 / 2-35 |
| Fuso de esfera X/Y/Z (Taiwan HIWIN) (mm) | 40x12 / 40x12 / 40x10 | 40x12 / 40x12 / 40x10 |

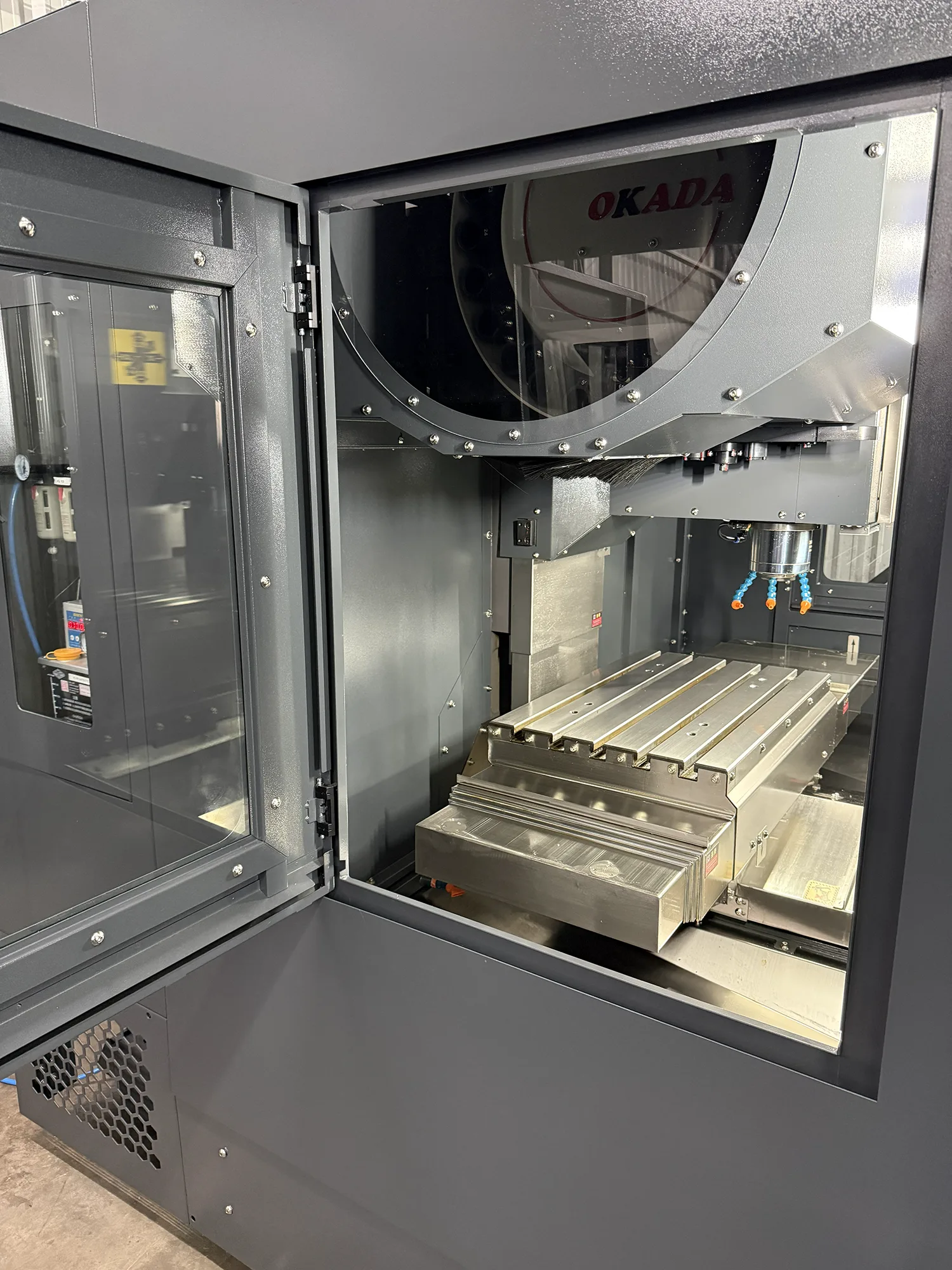

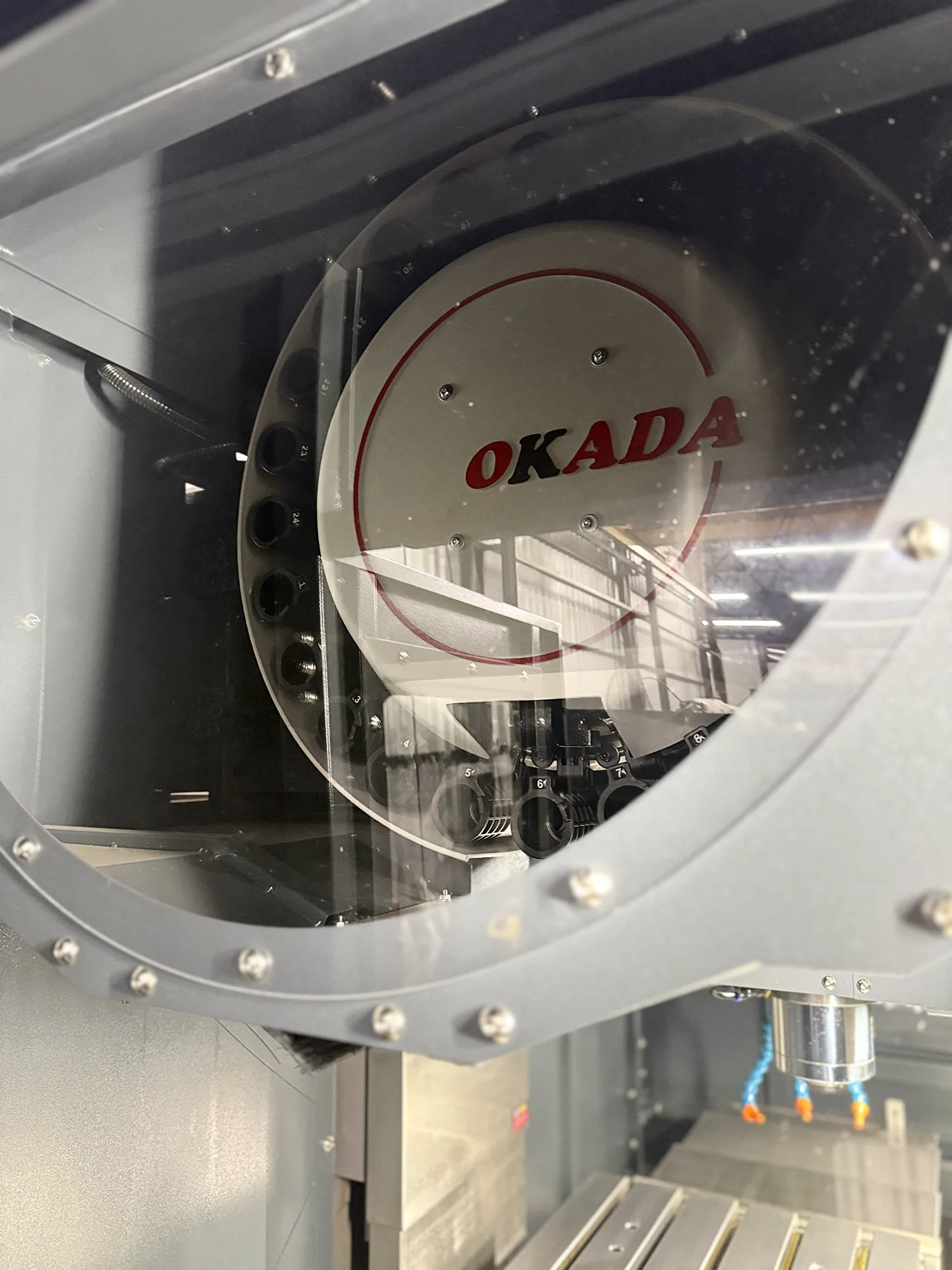

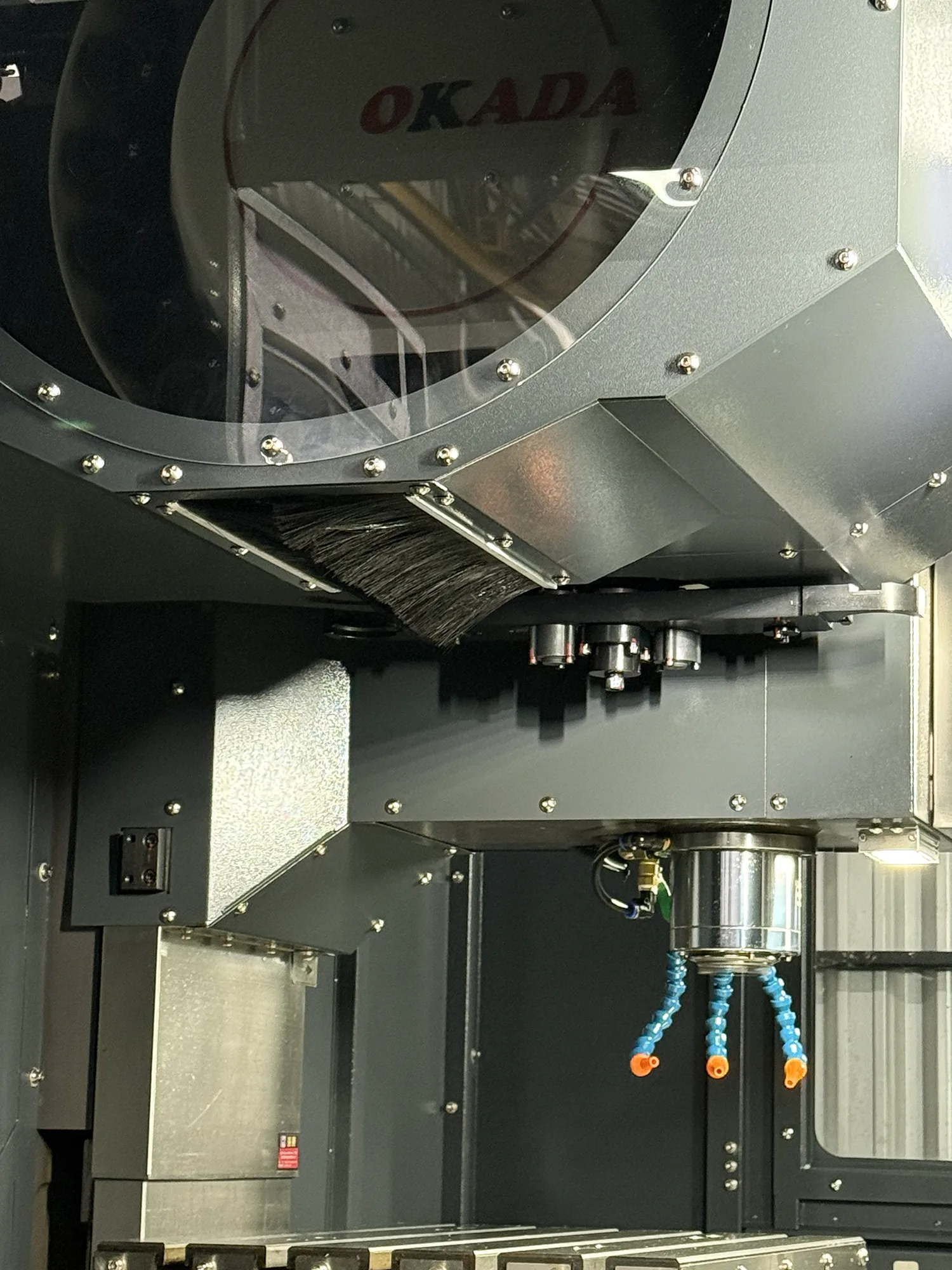

| Capacidade do magazine (ferramentas) | 24 | 24 |
| Peso máximo da ferramenta (kg) | 8 | 8 |
| Diâmetro máximo da ferramenta (mm) | 120 | 120 |
| Comprimento máximo da ferramenta (mm) | 300 | 300 |

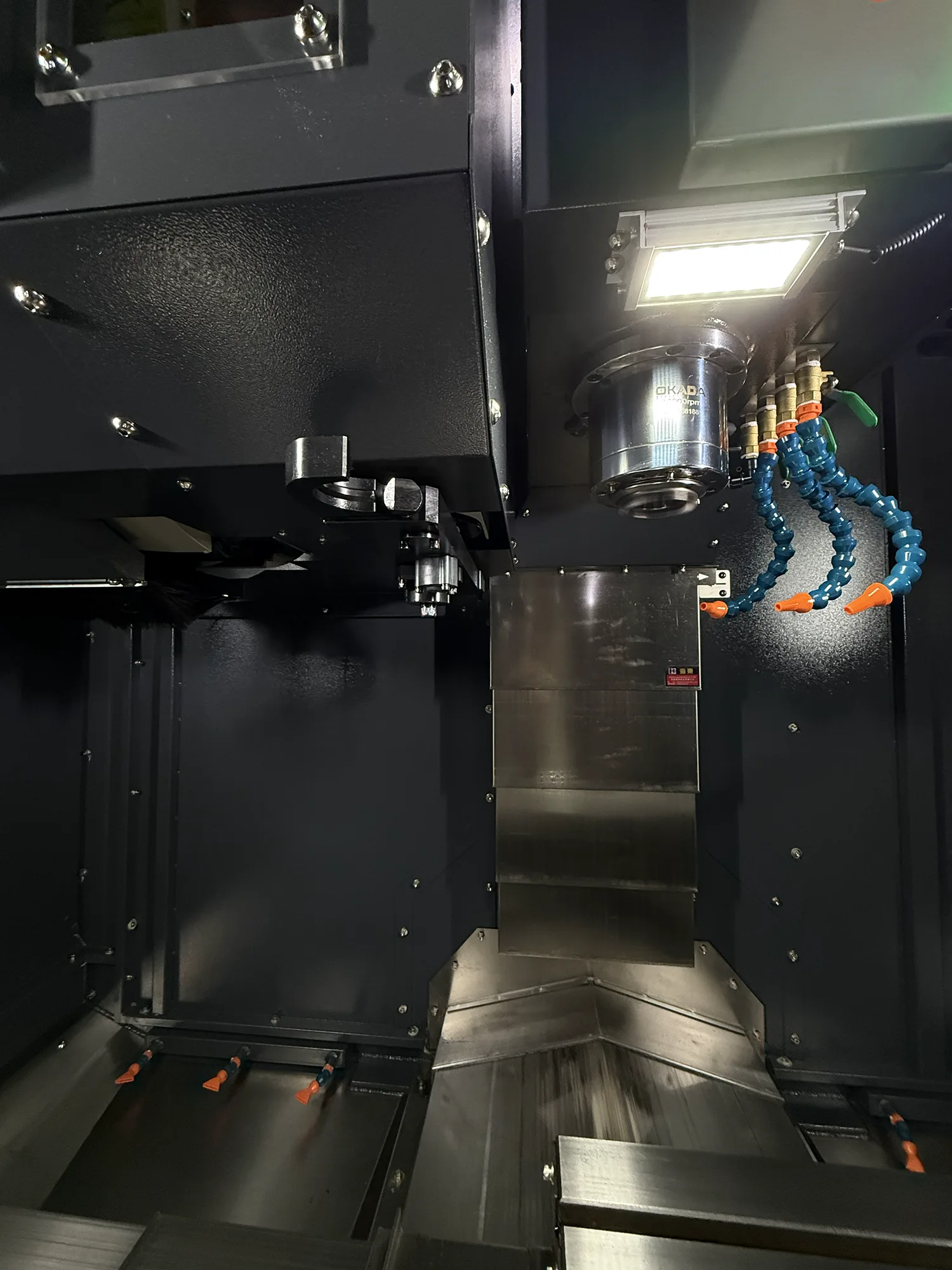

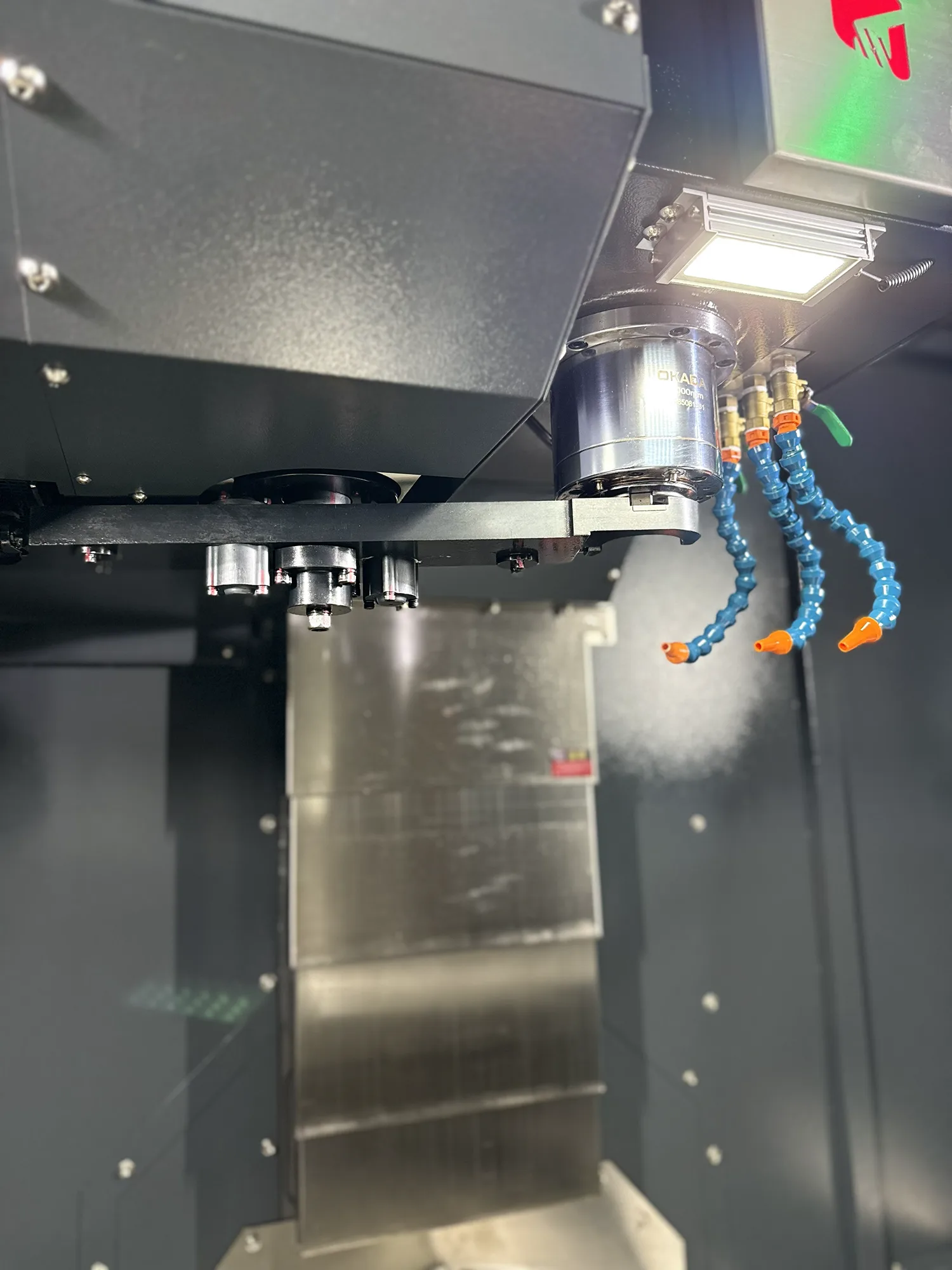

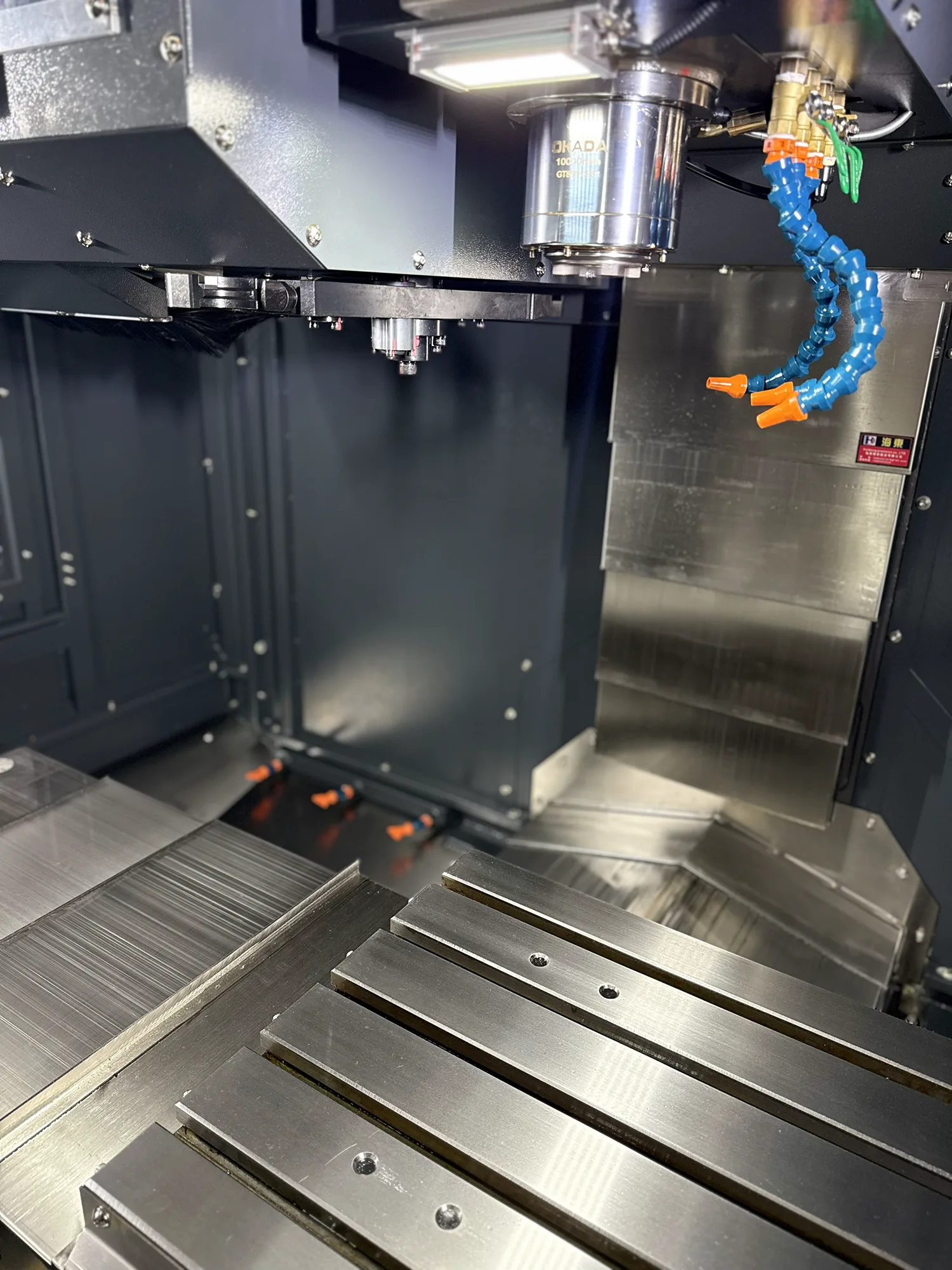

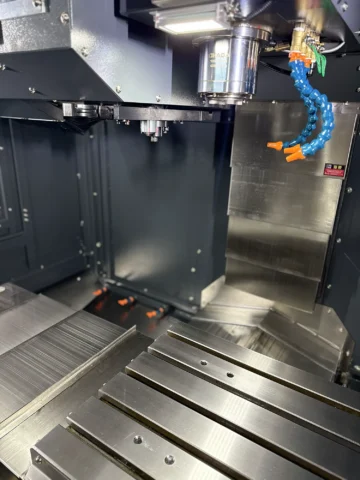

| Sistema de troca de ferramentas (tipo) | Arm type | Arm type |
| Tempo de troca de ferramenta (s) | 2,7 | 2,7 |
| Precisão de posição dos eixos X/Y/Z (mm) | 0.008 / 0.008 / 0.008 | 0.008 / 0.008 / 0.008 |
| Precisão de posição e repetibilidade (mm) | 0.006 / 0.005 / 0.005 | 0.006 / 0.005 / 0.005 |
| Servo spindle (kW/CV) | 11/15 | 11/15 |
| Servo motores dos eixos (kW) | 1.2/1.2/2.0 | 1.2/1.2/2.0 |
| Servo motores rotação (rpm) | 3000 / 3000 / 3000 | 3000 / 3000 / 3000 |

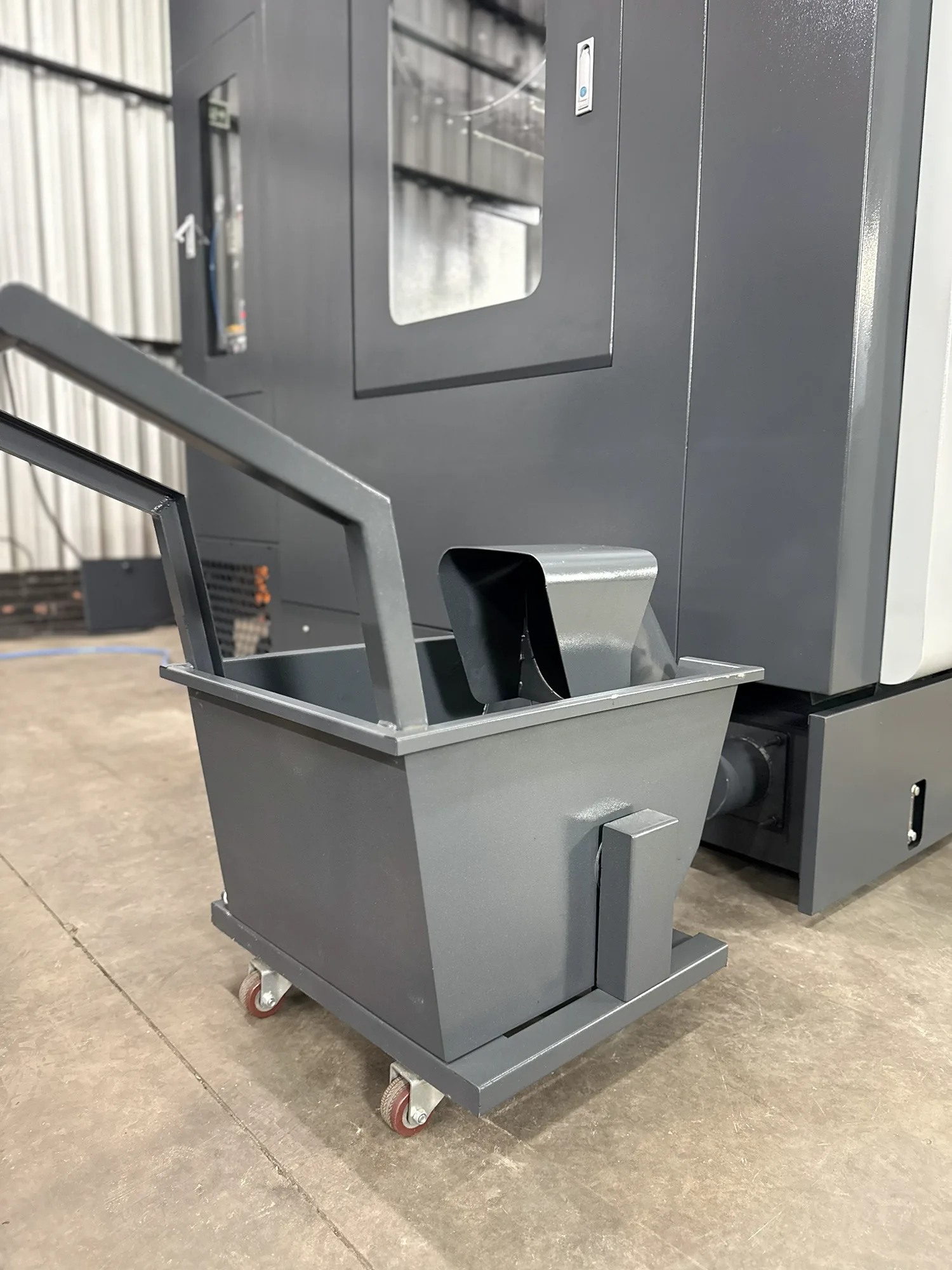

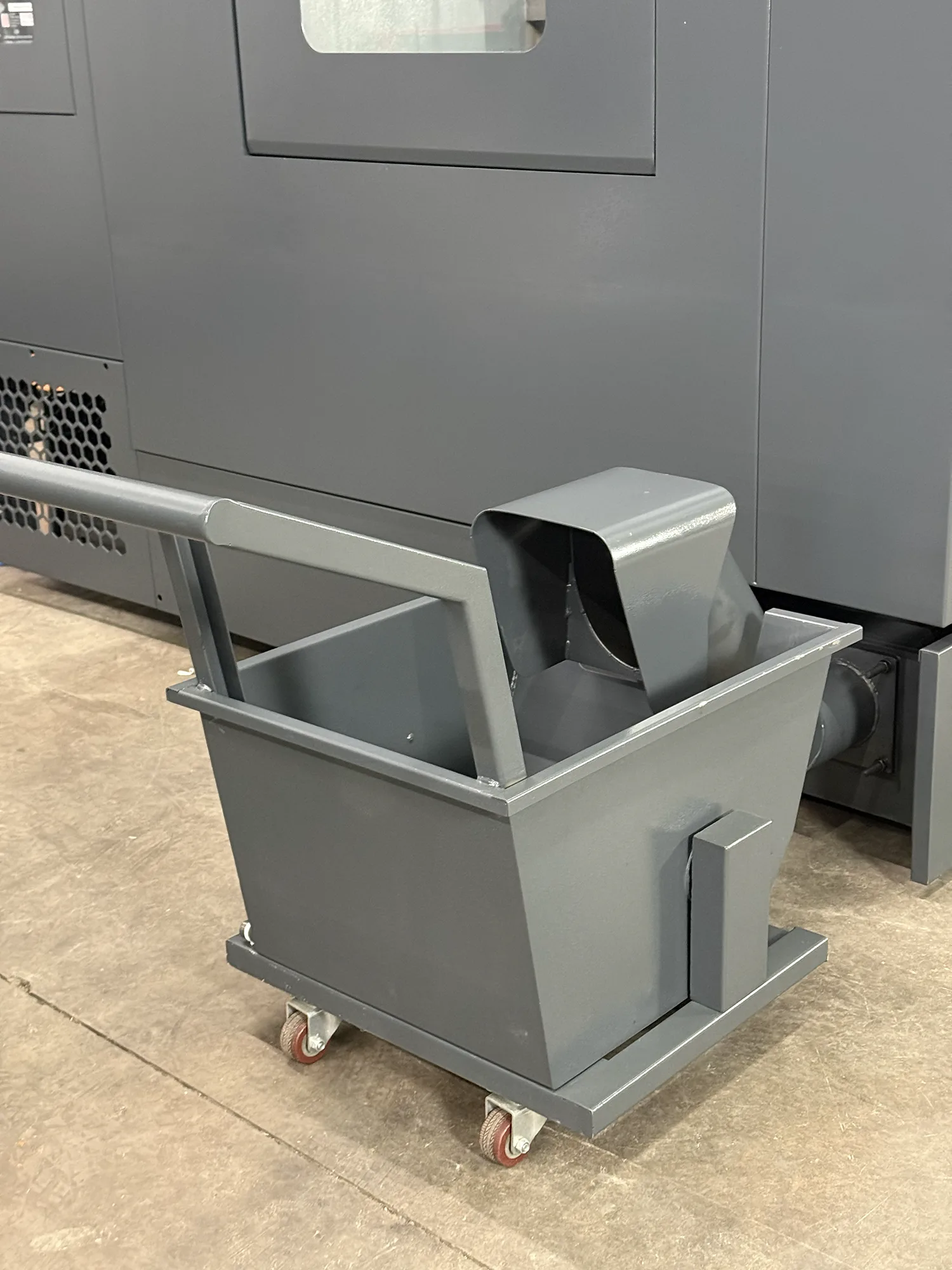

| Transportador de cavacos integrado (tipo) | Espiral | Esteira |

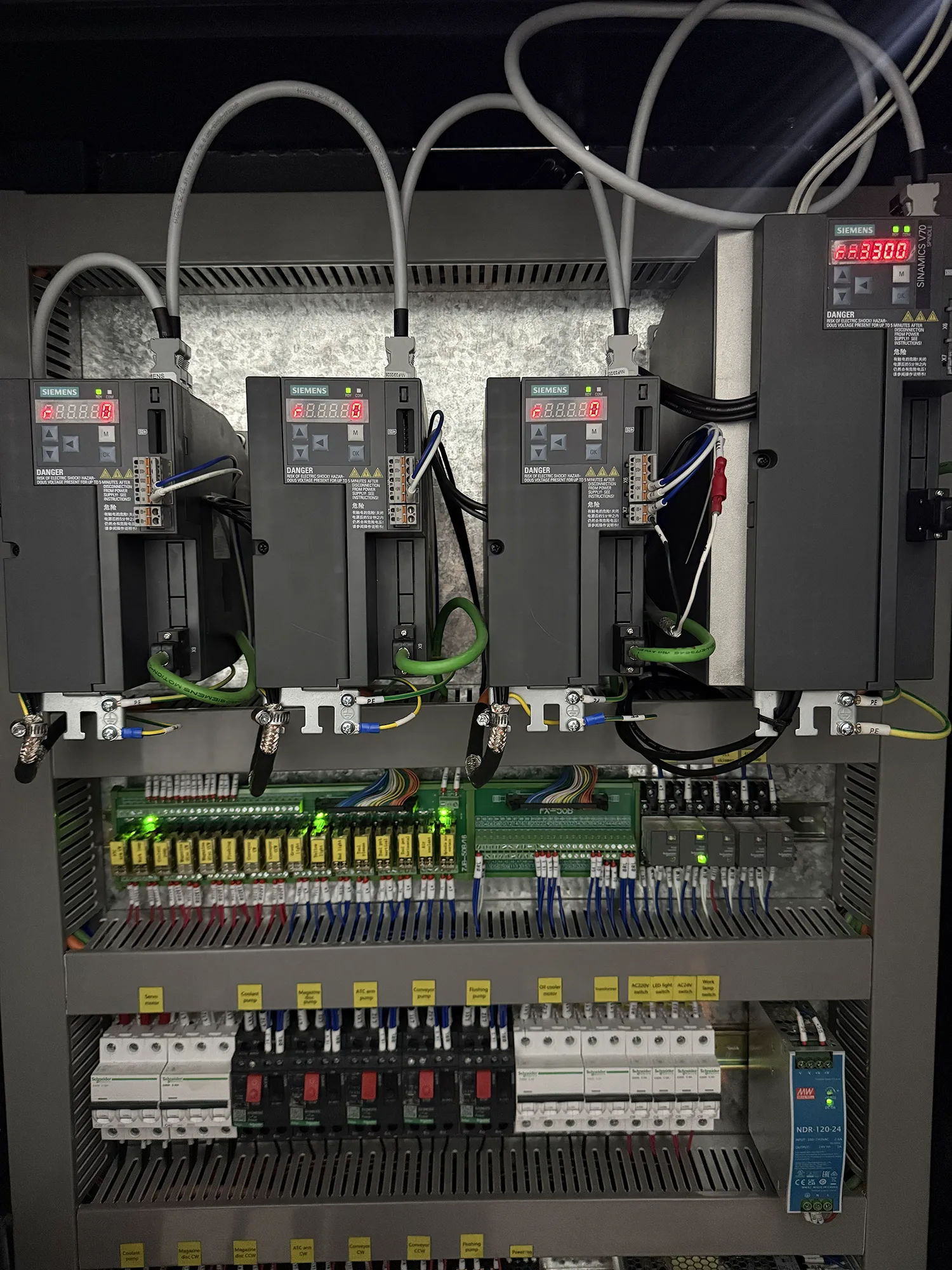

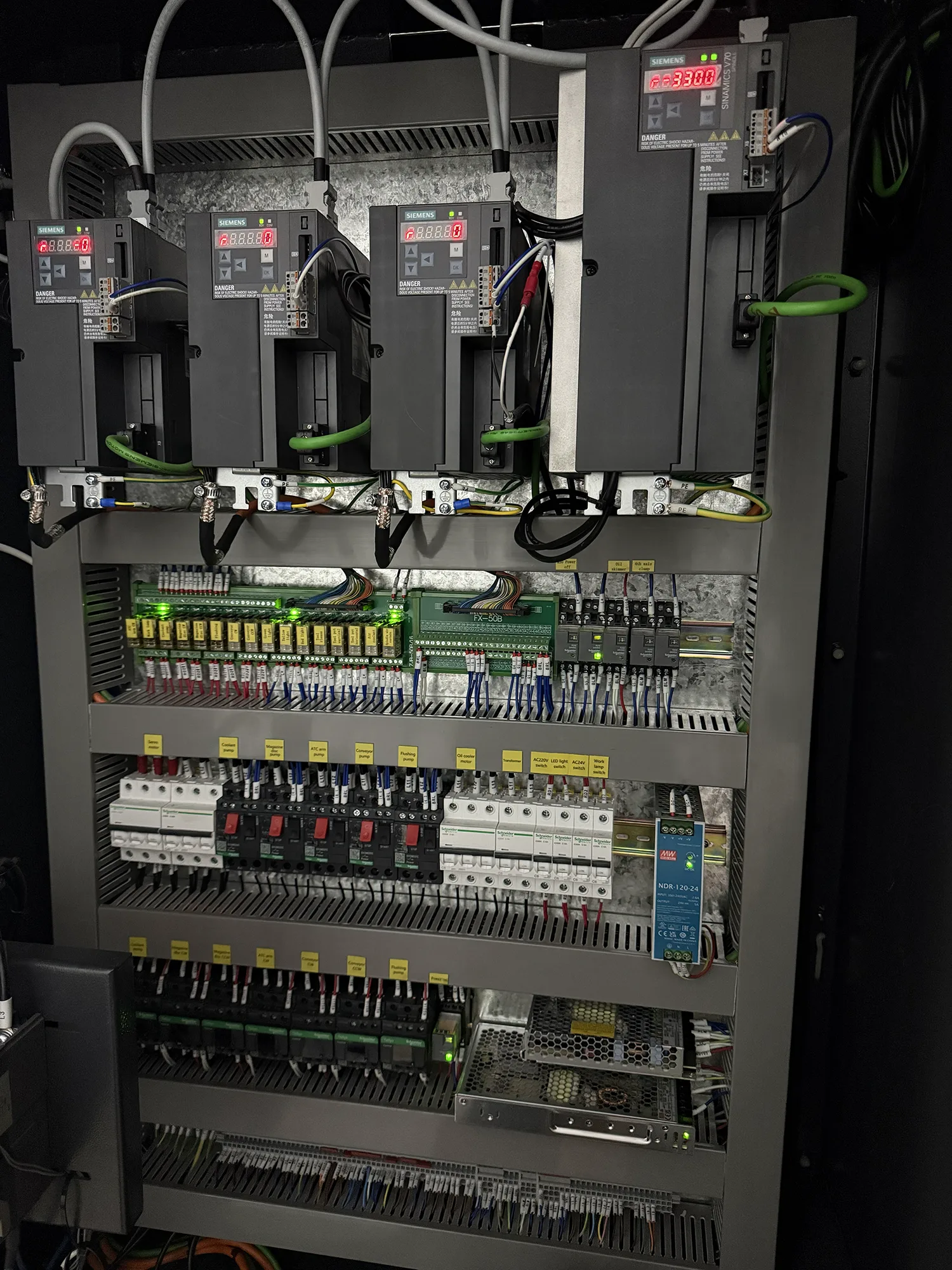

| Componentes elétricos (marca) | Schneider | Schneider |

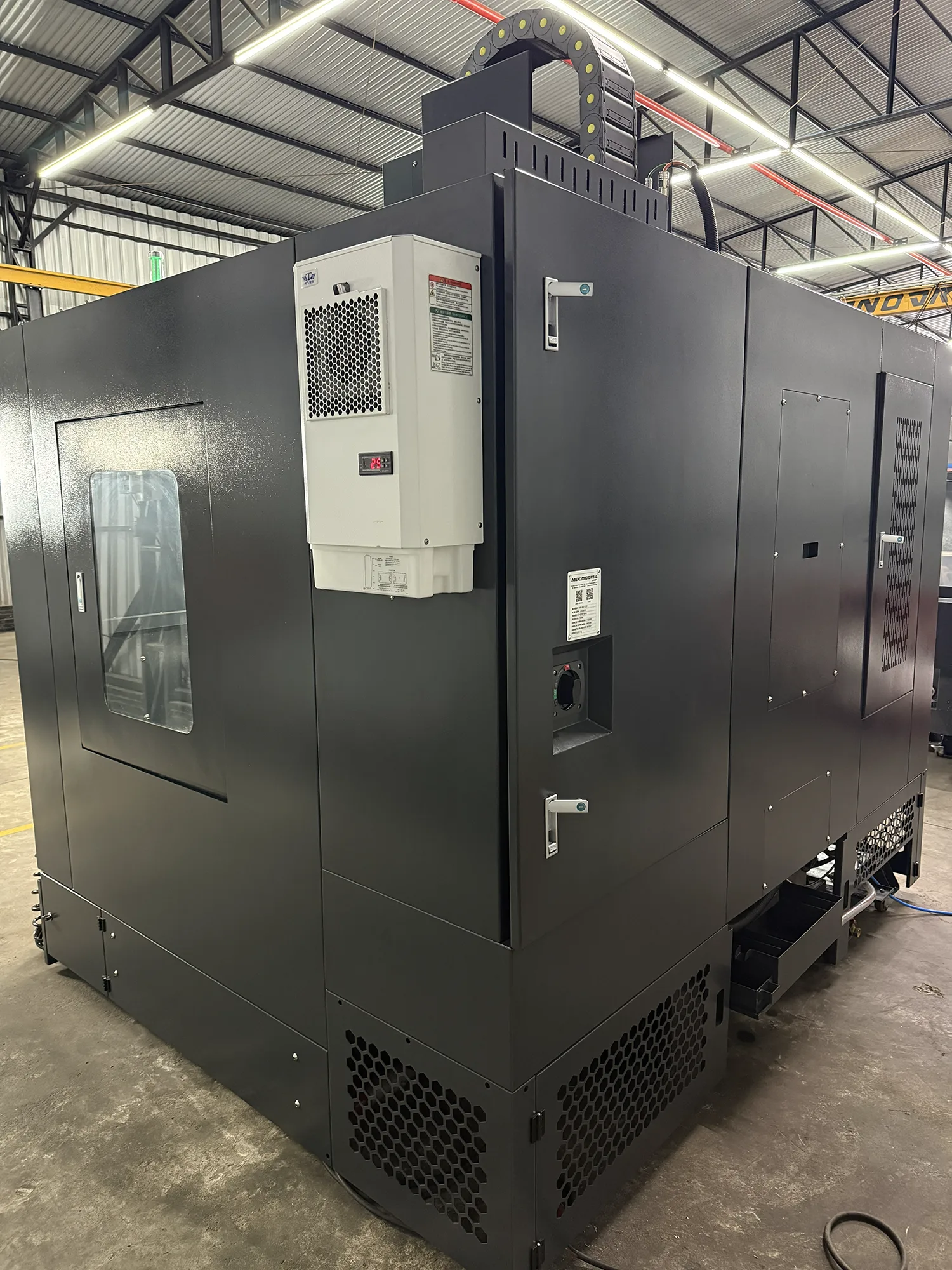

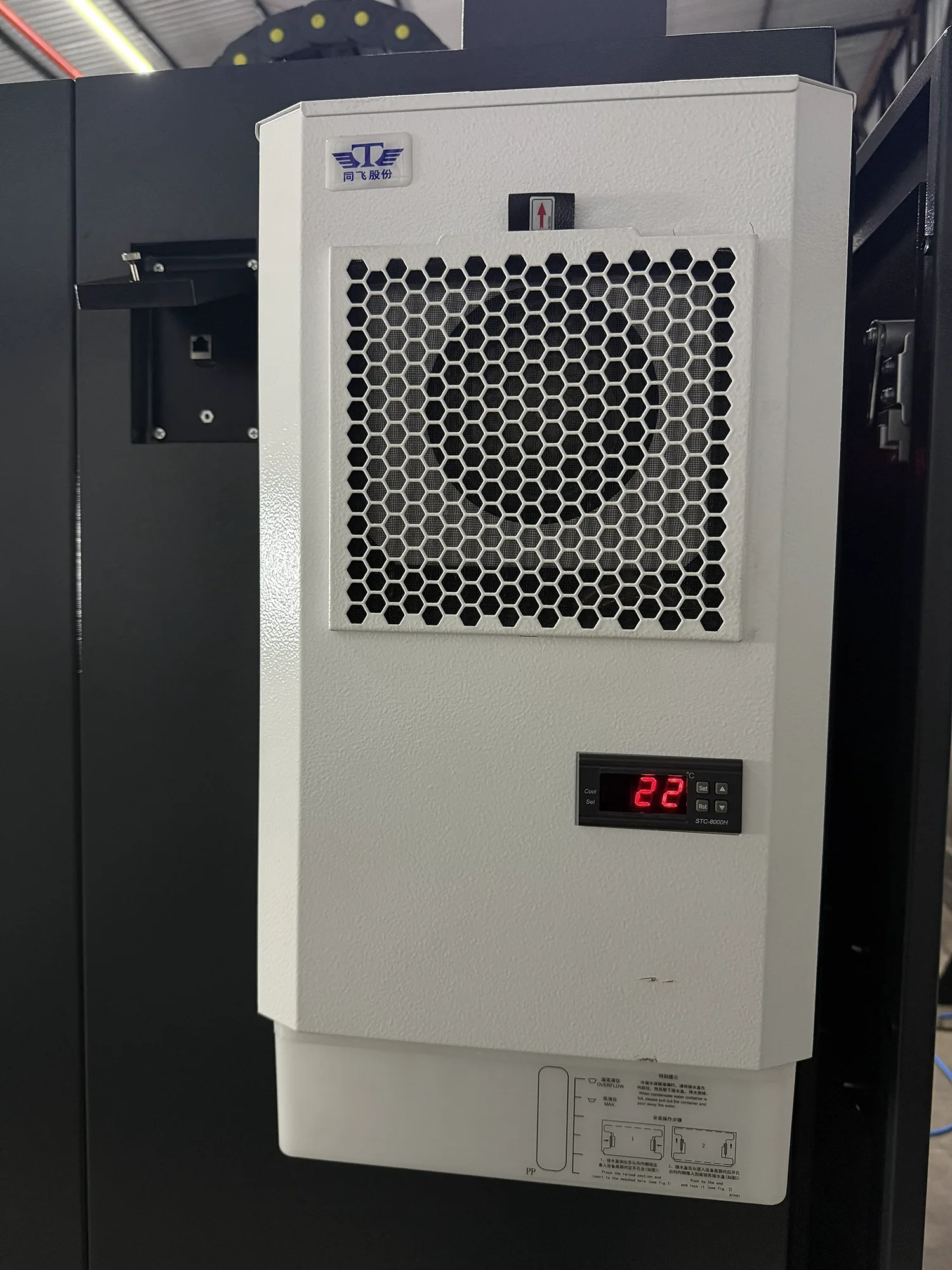

| Sistema de resfriamento painel elétrico (tipo) | Ar-condicionado | Ar-condicionado |

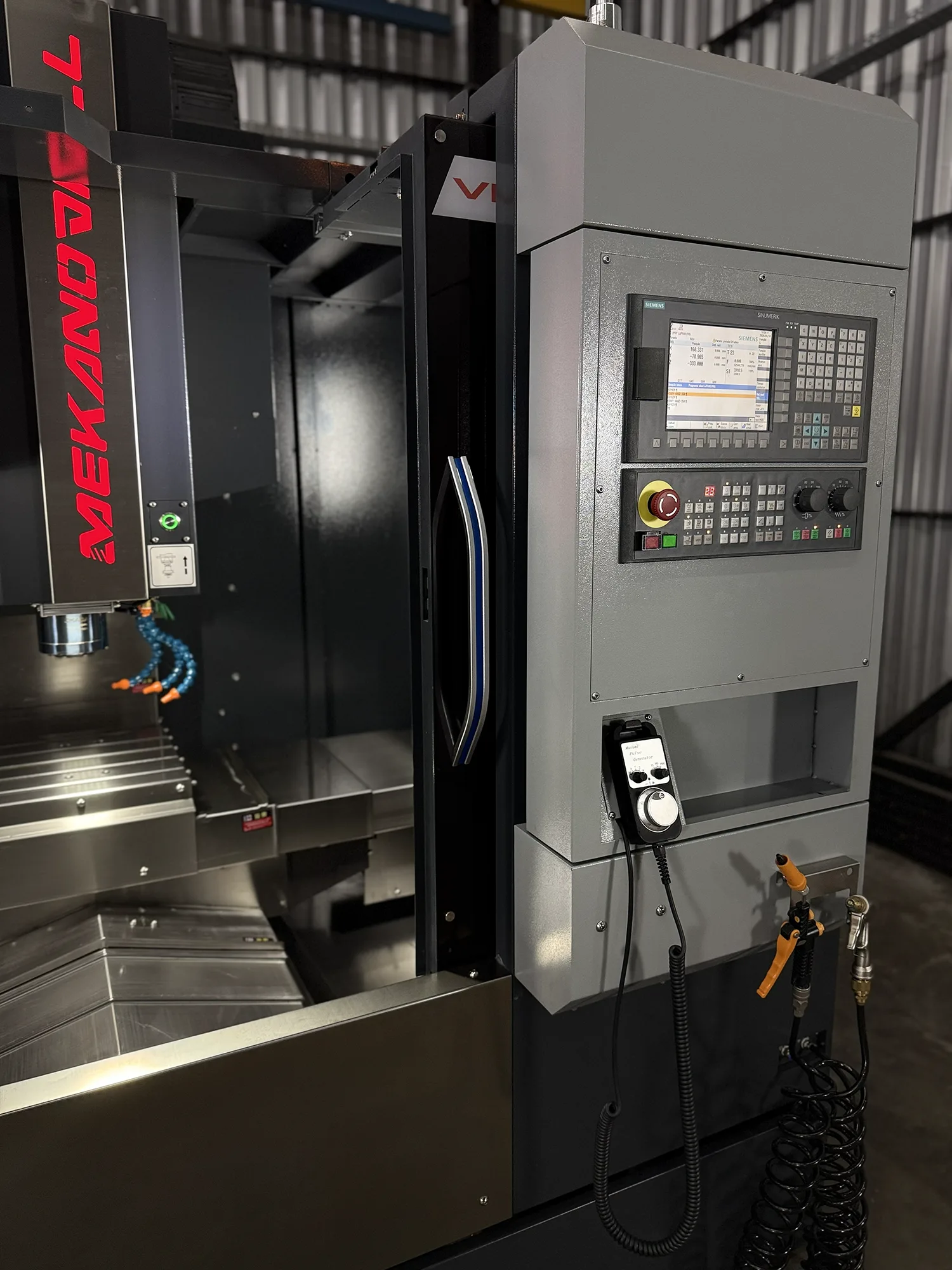

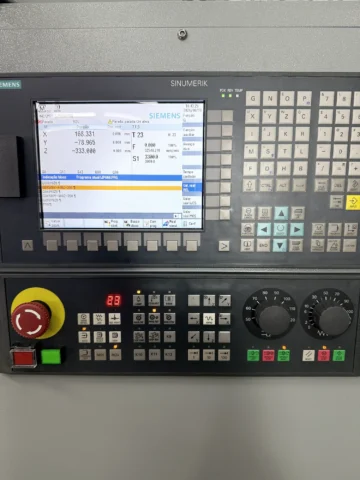

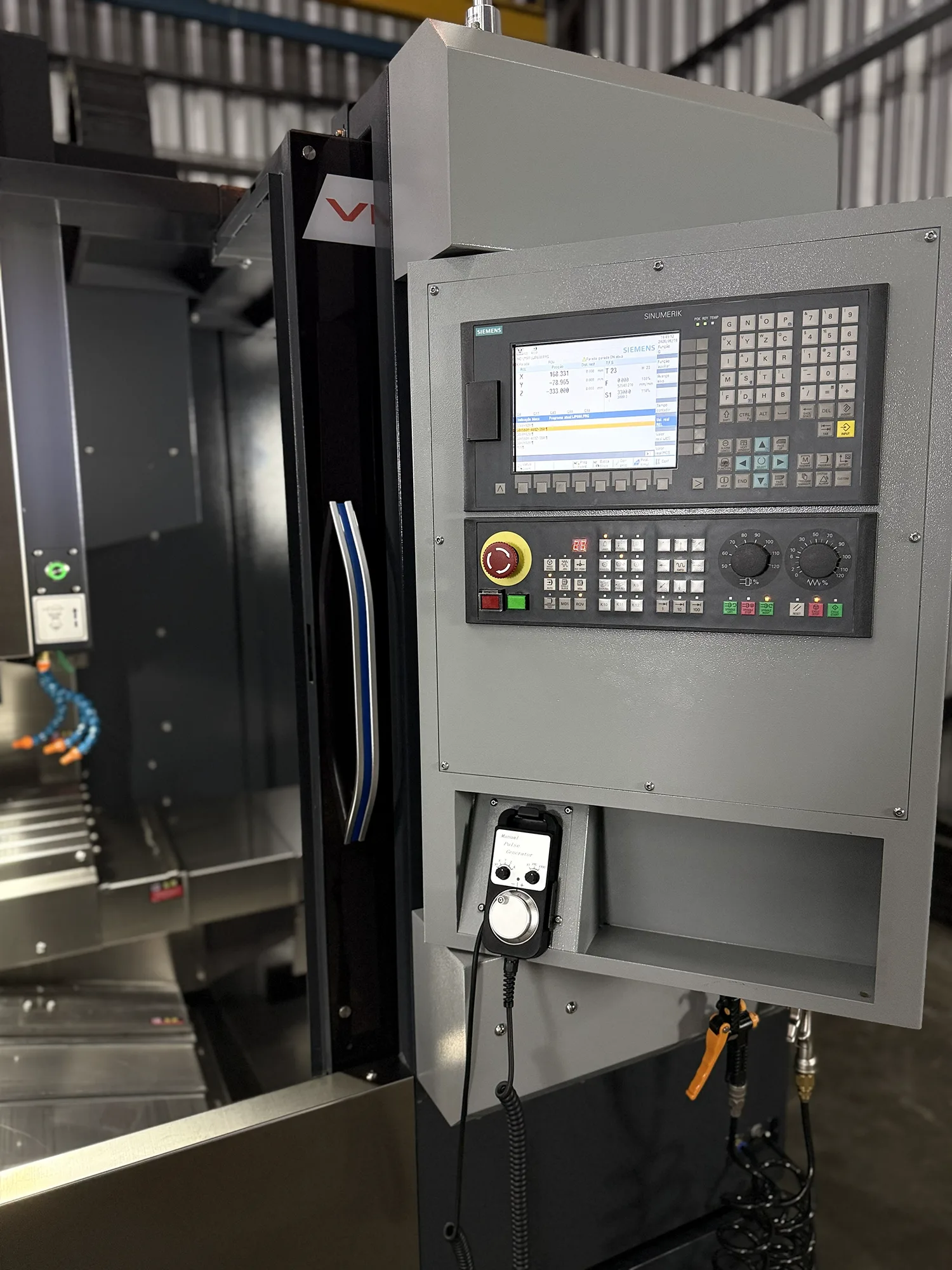

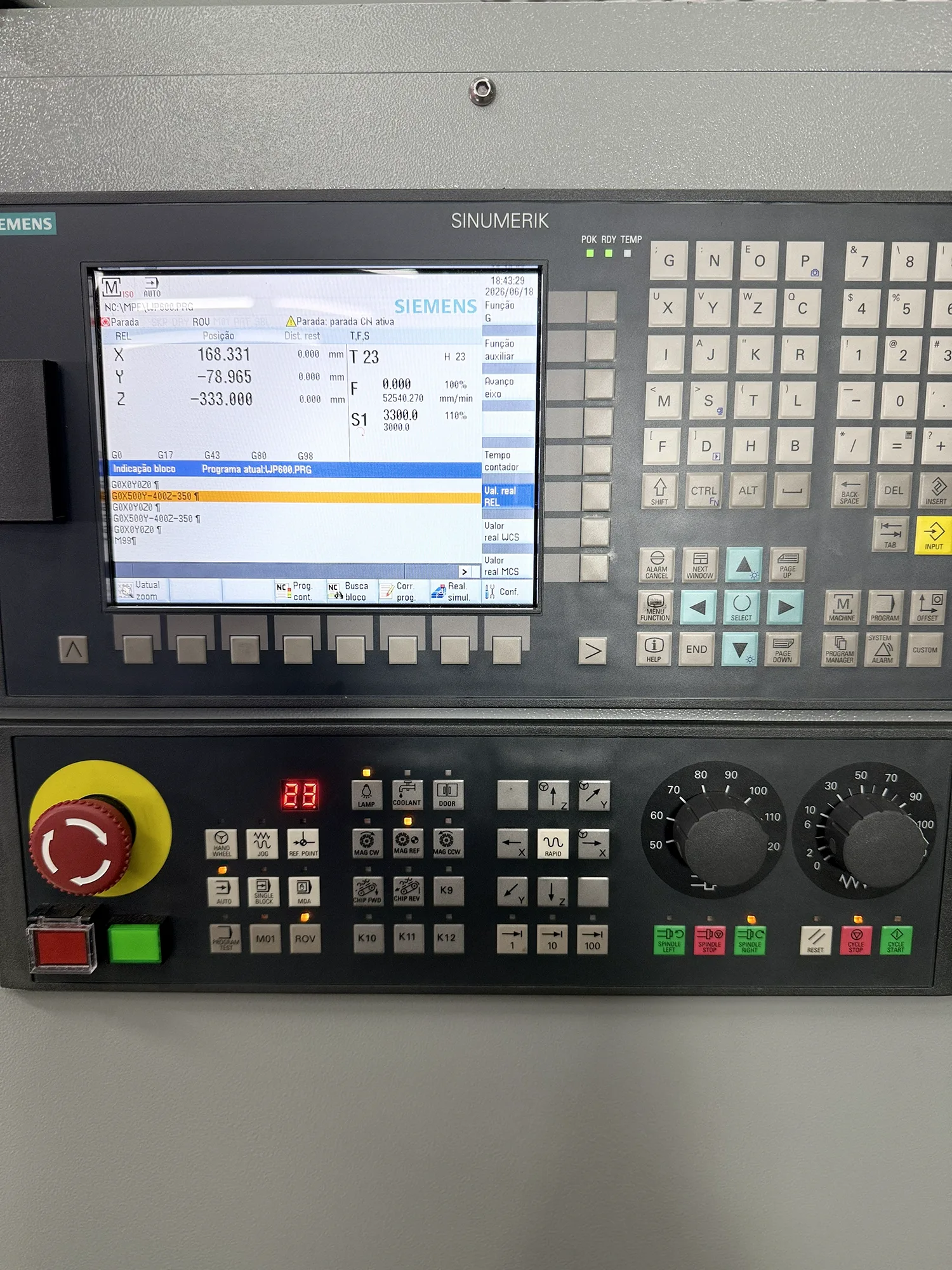

| Comando CNC (fabricante) | Siemens 808D | Mitsubishi / Fanuc / Siemens |
| Dimensões da máquina LxPxA (mm) | 2800 x 2200 x 2800 | 2800 x 2200 x 2800 |
| Peso (kg) | 3900 | 3900 |
OPCIONAIS - VMC 650 ECO/PLUS
| Descrição Produto | Status | ECO/PLUS | Valor |
|---|---|---|---|
| 4º eixo rotativo placa 250mm hidráulico + contraponto manual | Disponível | ECO e PLUS | Sob Consulta |
| 4º eixo rotativo placa 250mm hidráulico + contraponto disco | Disponível | ECO e PLUS | Sob Consulta |
| Refrigeração interna do spindle Pressão 20 BAR CTS | Disponível | ECO e PLUS | Sob Consulta |
| Magazine ATC 30 ferramentas | Disponível | ECO e PLUS | Sob Consulta |
| Renishaw tool probe TS27R | Disponível | ECO e PLUS | Sob Consulta |
| Renishaw workpiece measurement device OMP60 | Disponível | ECO e PLUS | Sob Consulta |
| Spindle direct drive 15.000rpm | Disponível | Somente PLUS | Sob Consulta |
